高速相位差测量装置 RE-200

产品信息

测量项目

● 相位差（ρ[deg.], Re[nm]）
● 主轴方位角（θ[deg.]）
● 椭圆率（ε）?方位角（γ）
● 三次元折射率（NxNyNz）

用　途

● 位相差膜、偏光膜、椭圆膜、视野角改善膜、各种功能性膜
● 树脂、玻璃等透明、非均质材料（玻璃有变形，歪曲等）

原　理

● 什么是RE-200

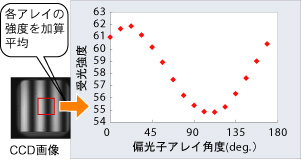

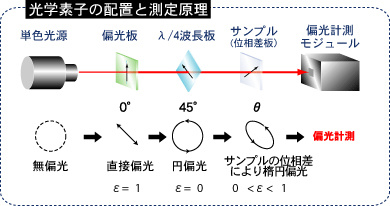

● RE-200是光子结晶素子（偏光素子）、CCD相机构成的偏光计测模块和透过的偏光光学系相组合，可高速且高精度的测量位相差（相位差）、及主轴方位角。CCD相机1次快门获取偏光强度模式，没有偏光子旋转的机构，系统整体上是属于小型构造，长时间使用也能维持稳定的性能。

执行拟合/傅立叶变换以计算椭圆度 ε 和方位角 γ。



规 格

model number	RE series
样品尺寸	最小10×10mm ～最大100×100mm
测量波长	550nm （标准仕样）※1
相位差测量范围	约0nm ～约1μm
轴检出重复精度	0.05°（at 3σ） ※2
检出器	偏光计测模块
测量光斑直径	2.2mm×2.2mm
light source	100W 卤素灯或 LED光源
本体?重量	300(W) × 560(H) ×430（D) mm 、约20kg

Option
● Rth测量、全方位角测量※治具本体（旋转：180°, 倾斜：±50°）
● 动旋转倾斜治具

测量示例

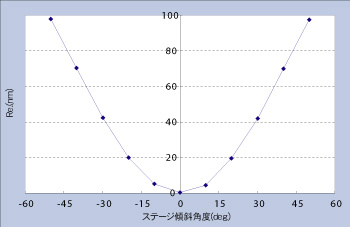

视角改善膜A

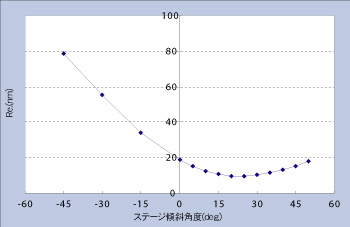

视角改善膜B
