小角激光散射仪 PP-1000

产品信息

specificities

● 0.33 ~ 45°散射角度的测量，最短测试时间10 毫秒

● 检测范围0.1μm ~数十微米

● 可以在专用溶液单元中测量溶液样本

● Hv散射，Vv散射测量可以在软件上轻松切换



用途

高分子材料评价

结晶性胶片

结晶化温度、球晶直径、结晶化速度

配光、光学异方性

聚合物混合

相分离过程和相关距离(分散度)

高分子凝胶

三维架桥结构的大小

树脂

热硬化树脂和UV硬化树脂的硬化速度

粒子物性评价

粒子直径，凝聚速度

原理

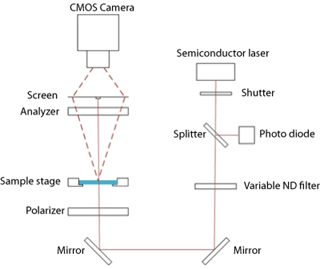

光学系统图

当起偏片与检偏片的偏振方向正交时，得到的光散射图样叫做Hv散射；

当起偏片与检偏片的偏振方向均为垂直方向时，得到的光散射图样叫做Vv散射。

从这些散射图形中可以获取球晶半径、相分离结构、分散相颗粒平均粒径、配向状态等信息。

原理

球晶半径解析：

R:球晶半径，qmax:散射光强度最大的散射向量

q:散射向量,  λ:介质中的波长，n:样品折射率，θ:散射角

散射

结晶结构                                                    四叶草型

Vv散射

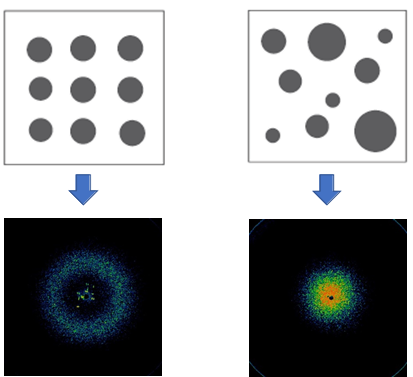

规则结构                                                 不规则结构



圈型                                                          圆型



● 对聚合物混合的相分离过程的评价

● 连续相与分散相的大小，分散相颗粒平均粒径（分散度）

● 粒子直径的评价

● 相分离构造与相关距离检测

norm

測定原理	小角光散射法
light source	半导体激光器 （波長785nm）
检测器	CMOS照相机
測定散乱角度	0.33°～45°
散射图样	Hv光散射、Vv光散射
spot diameter	約1mm
dynamic range	120db以上 （使用HDR功能時）
測定時間	10msec～ ※
解析項目	球晶半径、相关距离

测量实例

PVDF

溶融温度	230℃
結晶化温度	160℃

聚偏氟乙烯化学式



PP-1000散射图样                                         偏光显微镜图样

球晶半径评价

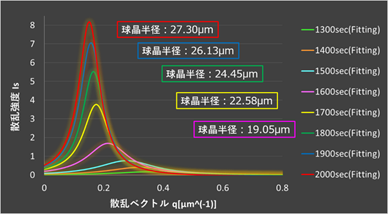

各时间45°方向的散射向量提取

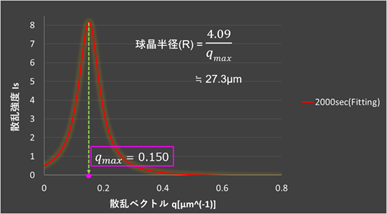

球晶半径计算

随时间推移的球晶半径

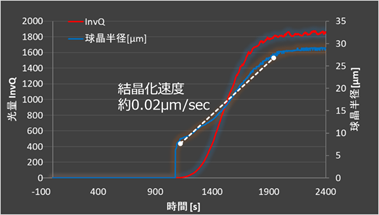

结晶生长过程评价

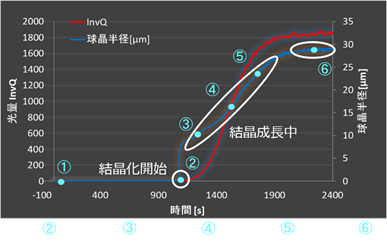

结晶生长过程监测

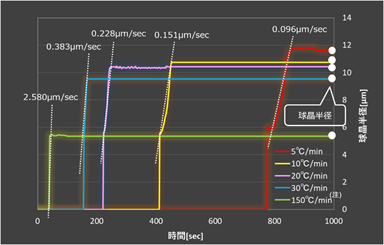

不同温度条件下结晶速率分析
