光谱探测器 PMT 模块 H15441-20

H15441-20 由一个 6 通道多阳极型光电倍增管、一个高压电源电路和一个光模组成。

Category: single-point detector

specificities

内部结构

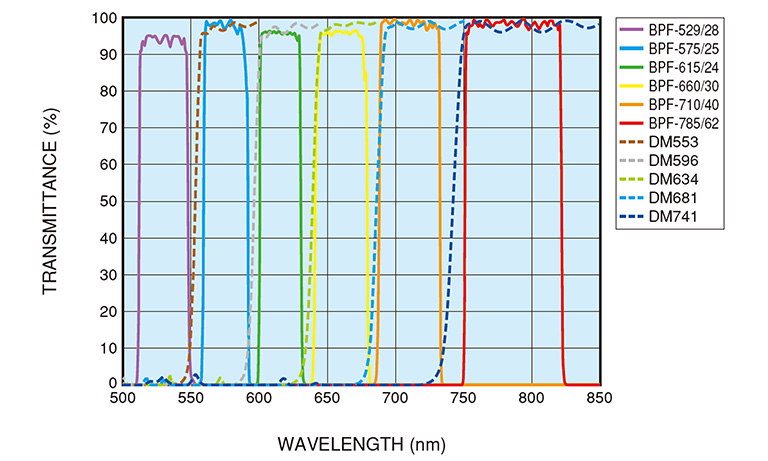

标准带通滤波器和二向色镜

除了上述光学系统的标准设置外，我们还能现货提供各种带通滤波器和二向色镜。

选择所需的合适带通滤波器和二向色镜，来配置 PMT 模块，提供最适合您用途的光学组件。此外，如果您提供自己的带通滤波器，我们可以用它来配置符合您要求的光学系统。请咨询我们了解详情。

parameters				(be) worth	unit (of measure)
最大定额	Input Voltage	HVPS		5.5	V
		AMP		±5.5
	-高压控制电压			0.9	V
	单个增益调节电压			4.2	V
	输出信号电压	直流输出/通道		0.5	V
		脉冲输出/通道		3
	Operating Temperature			+5 至 +50	℃
	Storage temperature			-20 到 +50	℃
一般规格	输入电压范围	HVPS		+4.5 到 +5.5	V
		AMP		±4.5 到 ±5.5	V
	建议的 -高压控制电压范围			+0.5 到 +0.8	V
	单个增益调节电压范围			0 到 +4.0	V
	增益调节范围			1 到 0.01	/通道
	参考电压输出	-高压控制		1.25	V
		单个增益调节		4.5
	Overall size			104 x 78 x 30	mm
	weights		typical value	281	g
光电倍增管规格	wavelength range			300 到 920	nm
	最大灵敏度波长			630	nm
	阴极亮度灵敏度		typical value	500	µA/lm
	阳极亮度灵敏度		typical value	500	A/lm
	阳极暗电流/通道		typical value	5	nA
	gain ratio		typical value	1 x 106	-
模块/安培规格	电源电流		HVPS	80	mA
			AMP	±30
	频带		minimal	直流到 1 MHz	-
	Current to Voltage Conversion Factor			0.02	V/µA
	增益温度偏差		typical value	0.5	%/℃
	纹波噪声 (p-p)		maximum values	1	mV
	偏移电压		maximum values	±3	mV

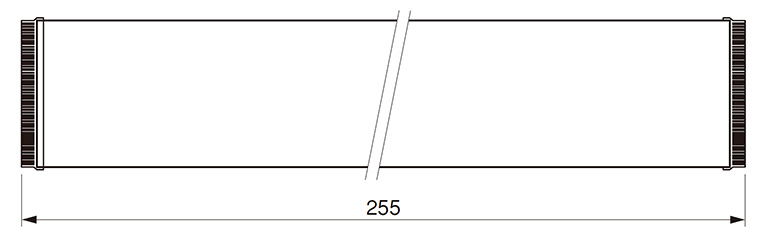

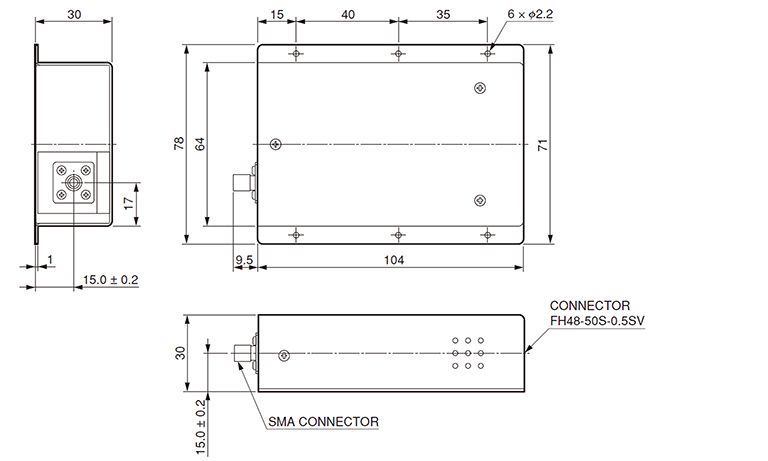

单位：mm
