Dhyana 6060BSI 大面阵高动态sCMOS相机

Category: imaging camera

Products

Dhyana 6060BSI（简称：6060BSI）超大面阵sCMOS 相机的靶面直径达到了86 毫米。相较于CCD技术，他们的成像速度更快，动态范围更高，非常适合天文和物理等领域的科学应用。

宽光谱成像，高信噪比

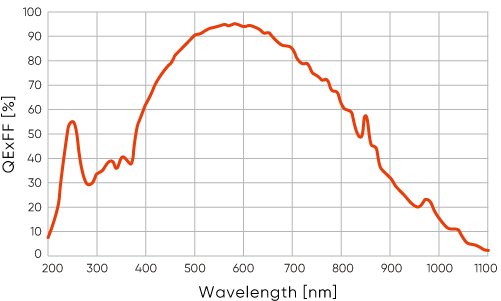

采用背照式sCMOS技术，具有200nm-1100nm的宽光谱响应能力，峰值量子效率高达95%QE，读出噪声仅3e, 具有优异的弱光成像能力和高信噪比优势。
86毫米大靶面

86mm对角线传感器提供了惊人的成像效率。它可以一次拍摄广阔的视野画面，无需拼接，提供更高的数据吞吐量和识别精度。
CXP高速接口

先进的CoaXPress接口可以进行非常高速和精确的数据传输，可以帮助您跟踪动态成像对象。3600万全分辨率成像速率高达26.4帧/秒。

Model.Dhyana 6060BSI
芯片类型:BSI sCMOS
芯片型号:Gpixel GSENSE6060BSI
峰值量子效率:95 % @ 580 nm
彩色 / 黑白:黑白
对角线尺寸:86.8 mm
有效面积:61.4 mm x 61.4 mm
Resolution.6144 (H) x 6144 (V)
像素大小:10 μm x 10 μm
满阱容量:典型值: 102 ke-
动态范围:典型值: 90 dB
帧率:26.4 fps @ 12-bit STD, 11.3 fps @ 16-bit HDR, 8.6 fps @ 14-bit STD
快门类型:卷帘
读出噪声:典型值：3 e- (Median)
曝光时间:12 μs ~ 300 s
DSNU:1.5 e-
PRNU:0.2%
制冷方式:风冷, 水冷
最大制冷温度:低于环境温度 45 °C（水冷）
暗电流:风冷: 0.25 e-/pixel/s, 水冷: 0.15 e-/pixel/s
Binning:2 x 2, 4 x 4
Region of Interest (ROI).be in favor of
Timestamp accuracy.1 μs
GPS.be in favor of
Trigger Mode.Hardware, Software
Trigger Output.Exposure Start, Global, Readout End, High, Low
Trigger Interface.SMA
Data Interface.CoaxPress 2.0
Bit depth.12 bit, 14 bit, 16 bit
Optical Interface.Customization
POWER SUPPLY.12 V / 10 A
Power consumption.< 100 W
Camera size.φ 160 mm x 164 mm
Weight.4 kg
Software.SamplePro , MAXIMDL , LabVIEW , MATLAB, EPICS
SDK.C, C++, C#, Python
Operating System.Windows, Linux
Operating Environment.Working: Temperature -35~45 ℃ , Humidity 0~95%.
Storage: Temperature -35~60 ℃ , Humidity 0~95%
