分光配光测量系统 GP series

评价项目

发光强度角分布（配光）

光谱辐射通量（光谱）

饱和度坐标 (u’, v’) [JIS Z8781-5]

饱和度坐标 (x, y) [JIS Z 8724]

显色指数（Ra、R1 至 R15）[JIS Z 8726]

相关色温和 Duv [JIS Z 8725]

主波长（Dominant）和刺激纯度（Purity）[JIS Z8781-3]

IES（符合 LM63-2002 和 JIS Z8105-5）文件

* 1 IES分析软件[大冢电子制造]也可以读取和分析其他公司的光分布测量设备计算出的IES文件。

规格

模型	GP-500 *1		GP-1100 *1		GP-2000
光学系统*2	2轴测角仪
	θφ坐标系		θφ坐标系		αβ坐标系/θφ坐标系
光路长度	500 毫米或更小		500-1500mm		1500 毫米或更多
对应样品	LED芯片		通用照明 模块		一般照明，包括直管灯
探测器	多通道光谱仪
测量波长范围 *3	220nm-2500nm
评价项目	光强度的角度分布（光分布） 光谱辐射通量（spectrum） 色度坐标（u’，v’）[JIS Z8781-5] 色度坐标（x，y）[JIS Z 8724] ·主要波长（Dominant）和刺激纯度（Purity）[JIS Z8781-3] ·相关色温和Duv[JIS Z 8725] ·色彩性能评价数（Ra，R1至R15）[JIS Z 8726] ·IES（LM63-2002）和 JIS Z 8105-5 兼容）

* 1 可以进行光谱辐射的光分布测量 * 2 兼容IESNA LM-75 * 3 可以选择检测器的波长范围
* 4 IES 分析软件[大冢电子制造] 由另一家公司的光分布测量设备计算。IES 文件可以阅读和分析

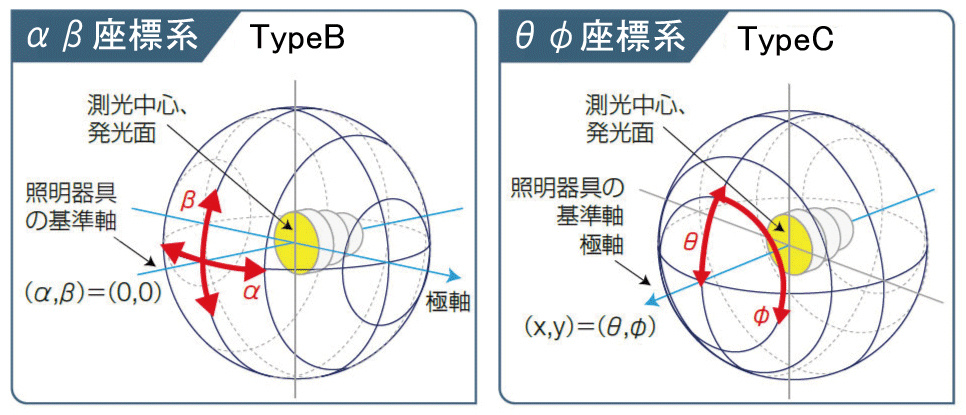

配光测量方法中的坐标系类型（JIS C 8105-5）

坐标系 类型	相对于极轴的倾斜角 （垂直角）			以极轴为旋转中心的倾斜角 （水平角）			IESNA LM-75 符号
	角标		角度范围	角标		角度范围
αβ坐标系	α		-90°≤α≤90°	β		-180°≤β<180°	B型
θφ坐标系	θ		0°≤θ≤180°	θ		0°≤φ<360°	C型

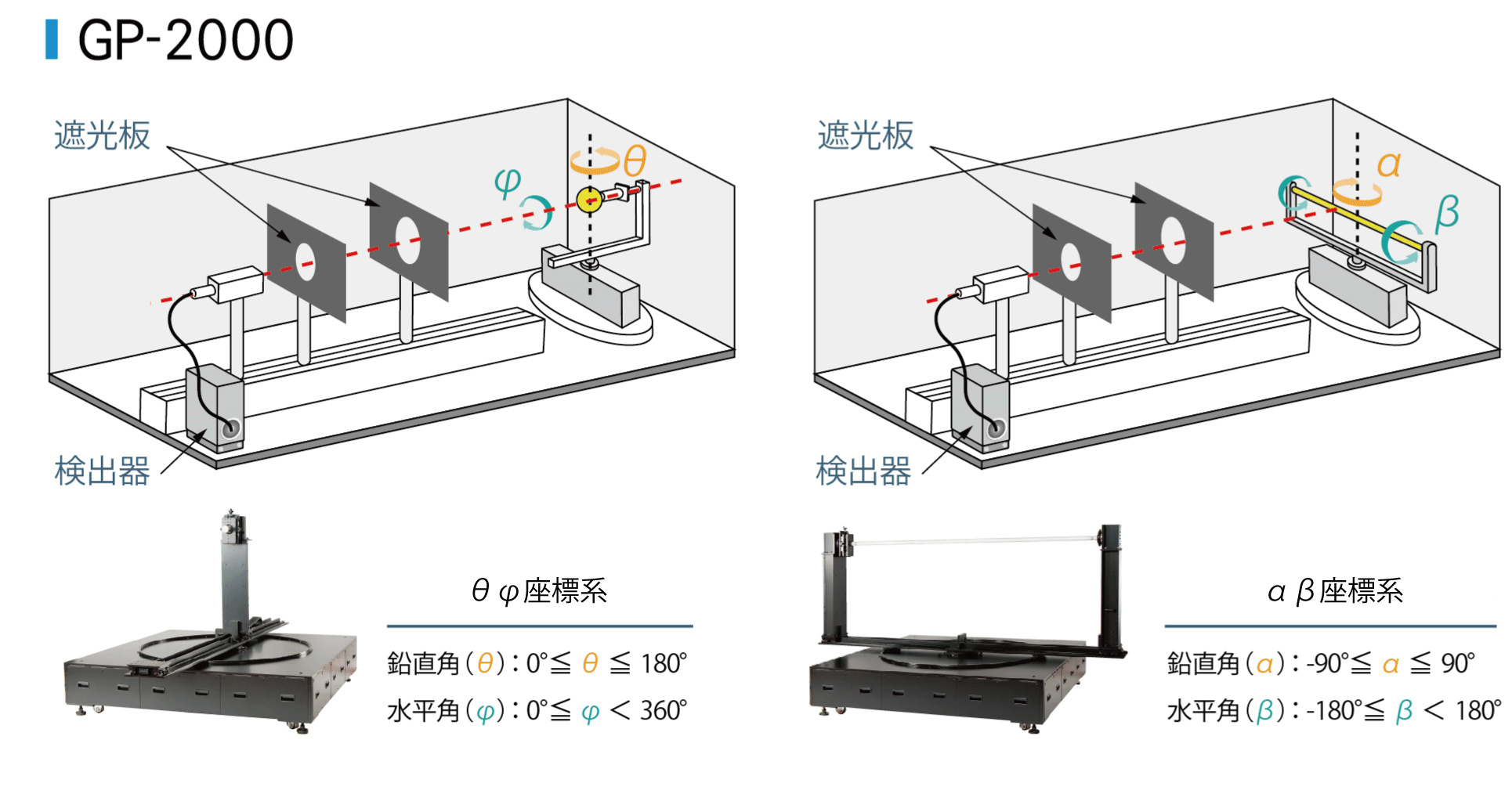

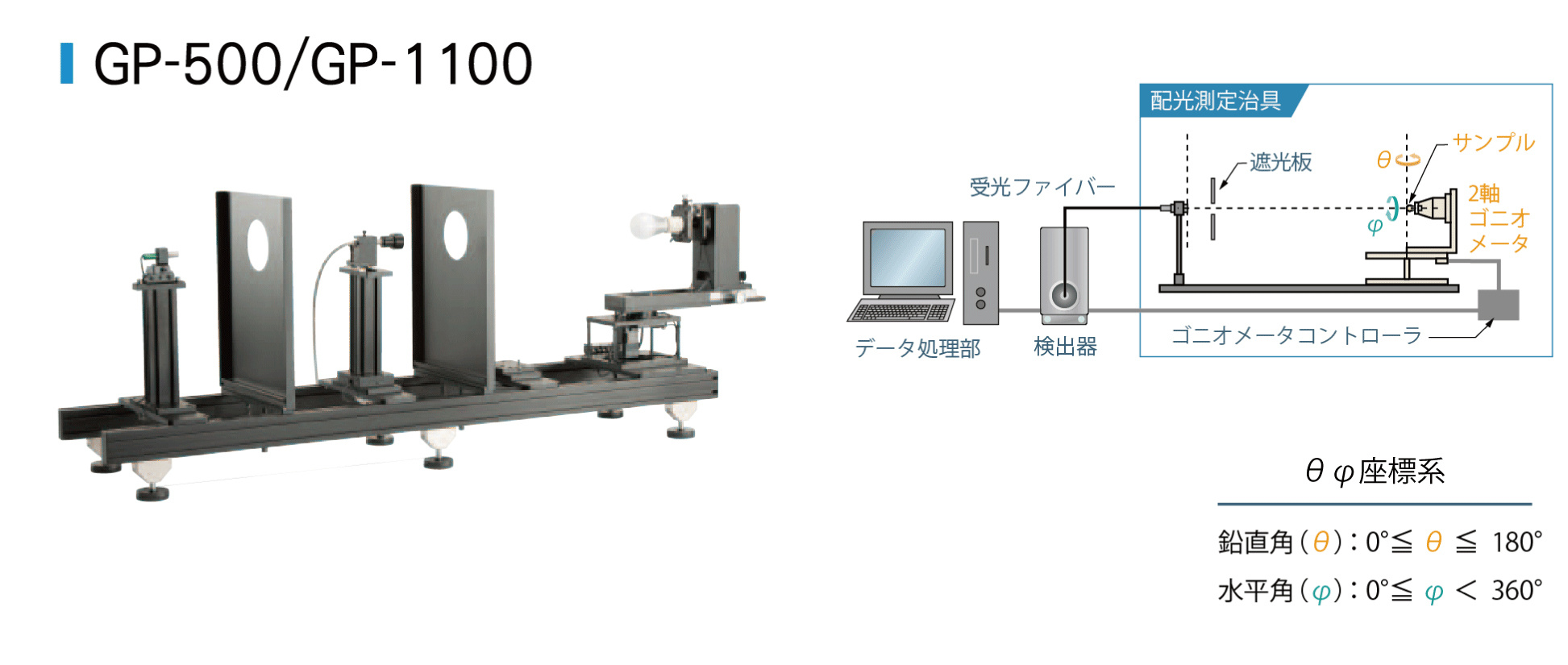

设备配置
