Dhyana 6060 大面阵高动态sCMOS相机

72% QE @ 550 nm
10 μm × 10 μm
6144 (H) x 6144 (V)
44 fps @ 13MP
CoaXPress 2.0

产品资料下载

分类：科研级CMOS

描述

产品介绍

Dhyana 6060（简称：6060）超大面阵sCMOS 相机的靶面直径达到了86 毫米。相较于CCD技术，他们的成像速度更快，动态范围更高，非常适合天文和物理等领域的科学应用。

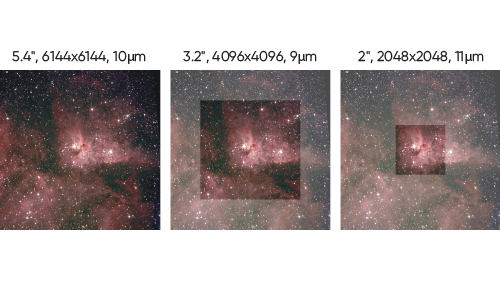

86毫米大靶面

86mm对角线传感器提供了惊人的成像效率。它可以一次拍摄广阔的视野画面，无需拼接，提供更高的数据吞吐量和识别精度。
123ke- 高满阱／高动态优势

10微米的像元的光子捕获量几乎是经典CCD相机的2倍或3倍。它提供了123ke-的满阱容量，有利于在同时测量强、弱信号，非常适合复杂光场成像。
CXP高速接口

先进的CoaXPress接口可以进行非常高速和精确的数据传输，可以帮助您跟踪动态成像对象。3600万全分辨率成像速率高达44帧/秒。

技术参数 >

型号:Dhyana 6060
芯片类型:FSI sCMOS
芯片型号:Gpixel GSENSE6060
峰值量子效率:72% @ 550 nm
彩色 / 黑白:黑白
对角线尺寸:86.8 mm
有效面积:61.4 mm x 61.4 mm
分辨率:6144 (H) x 6144 (V)
像素大小:10 μm x 10 μm
满阱容量:典型值: 123 ke-
动态范围:典型值: 91 dB
帧率:44 fps @ 12-bit STD, 19 fps @ 16-bit HDR, 14 fps @ 14-bit STD
快门类型:卷帘
读出噪声:典型值：3 e- (Median)
曝光时间:7 μs ~ 300 s
暗信号不均匀性:1.5 e-
光响应不均匀性:0.2%
制冷方式:风冷, 水冷
最大制冷温度:低于环境温度 45 ℃（水冷）
暗电流:风冷: 0.25 e-/pixel/s, 水冷: 0.15e-/pixel/s
Binning:2 x 2, 4 x 4
ROI:支持
时间戳精度:1 μs
GPS:支持
触发模式:硬件, 软件
触发输出:曝光开始, 全局, 读出结束, 高电平, 低电平
触发接口:SMA
数据接口:CoaxPress 2.0
位深:12 bit, 14 bit, 16 bit
光学接口:用户定制
电源:12 V / 10 A
功耗:< 100 W
相机尺寸:φ 160 mm x 164 mm
重量:4 kg
软件:SamplePro , MAXIMDL , LabVIEW , MATLAB, EPICS
SDK:C, C++, C#, Python
操作系统:Windows, Linux
操作环境:工作: 温度 -35~45 ℃ , 湿度 0~95%;
储存: 温度 -35~60 ℃ , 湿度 0~95%
