Dhyana 2100 高速高分辨率sCMOS相机

分类：科研级CMOS

产品介绍

Dhyana 2100 不仅全分辨率下能实现每秒 450 fps@21MP的高速高分辨优势，还能结合高速Binning模式提升灵敏度和动态范围，达到1725fps@5MP的高速高灵敏优势，先进制冷技术可更能帮助降低暗电流，确保测量结果的稳定性。

450fps@21MP
高速高分辨率

Dhyana 2100 提供sCMOS 相机可以确保高速图像拍摄的高质量图像标准。2100万分辨率搭配全局快门模式下能达到惊人的每秒 450 帧，可以在图像不失真的情况下观察精细细节。
1725 fps @ 5MP
高速Binning模式

Dhyana 2100 的高速“Binning ”模式可以帮助提升相机的弱信号采集能力。这个模式不仅能升级像元尺寸，提升灵敏度和动态范围，还能进一步提升相机的帧速率，实现500万分辨率每秒最高1725帧的速度优势。

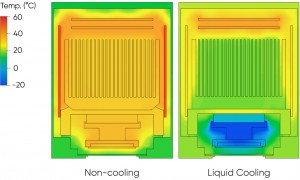

先进制冷技术
提升成像品质

当大画幅相机高速运行时，传感器的制冷是必不可少的，因为产生的大量热量不仅会导致暗电流，还可能因为传感器温度的变化导致测量结果的波动。 Dhyana 2100 采用鑫图先进的水冷和风冷技术，能帮助降低暗电流，确保测量结果的稳定性。

型号:Dhyana 2100
传感器类型:FSI CMOS
传感器型号:Gpixel GSPRINT4521
峰值量子效率:63 % @ 520 nm
彩色 / 黑白:Mono
对角线尺寸:29.5 mm
有效面积:23.04 mm (H) x 18.43 mm (V)
分辨率:5120 (H) x 4096 (V)
像素尺寸:4.5 μm x 4.5μm
满阱容量:典型值：28 ke- (12 bit Gain 0)，120ke- (binned)
动态范围:典型值：68.8 dB (12 bit Gain 2)
帧率:Full mode：450 fps @ 8 bit，300 fps @ 10 bit, 250 fps @ 12 bit Base mode：225 fps @ 8 bit，150 fps @ 10 bit, 150 fps @ 12bit
读出噪声:典型值：3.5 e- @ 12 bit
快门类型:全局
曝光时间:4 μs ~ 10 s
暗信号不均匀性:1.1 e-
光响应不均匀性:典型值：0.15% @ 12 bit gain 0，典型值：0.45 % @ 12 bit gain 3
制冷方式:风冷，水冷
最大制冷温差:低于环境温度30 °C
Binning:2 x 2，4 x 4，8 x 8
感兴趣区(ROI):支持
触发模式:硬件，软件
外触发输出:曝光开始，读出结束
触发接口:Hirose
数据接口:Full mode：CXP12 x8，Base mode：CXP12 x4
位深:8 bit，10 bit，12 bit
光学接口:M58 / F-Mount / 用户可定制
电源:24 V / 6 A
功耗:≤ 120 W
相机尺寸:95 mm x 95 mm x 140.5 mm
重量:1816 g
软件:SamplePro, LabVIEW, MATLAB，Micro-Manager 2.0
SDK:C, C++, C#, Python
操作系统:Windows，Linux
操作环境:温度 0~40 °C , 湿度 10~85 %
