Dhyana XF95（简称：XF95）是鑫图开发的专业软X 射线腔内/ 腔外sCMOS 相机。它们在对应的80-1000 eV 光子能量范围内近乎达到了100% 的高量子效率水平，已成功应用于国内外多个同步辐射相关研究项目中。
-

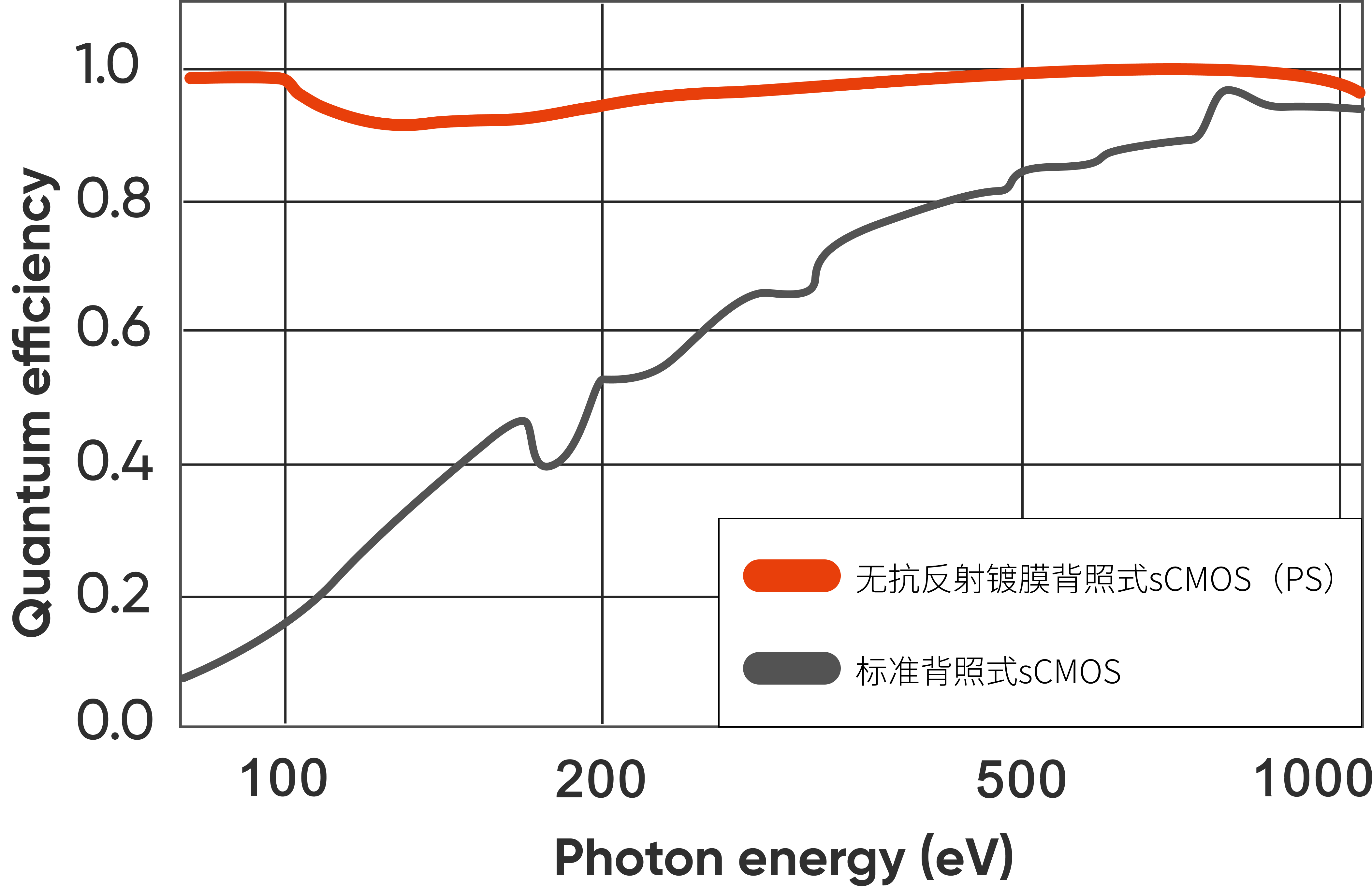

近100%量子效率 @ 80eV-1000eV
采用新一代无抗反射镀膜背照式sCMOS芯片，在对应80eV-1000eV光子能量范围内量子效率大幅提升，整体超过了90%，部分波段达到了近乎100%的超高水平，具有更专业的软X射线、极紫外成像性能和抗辐射损伤能力。
-

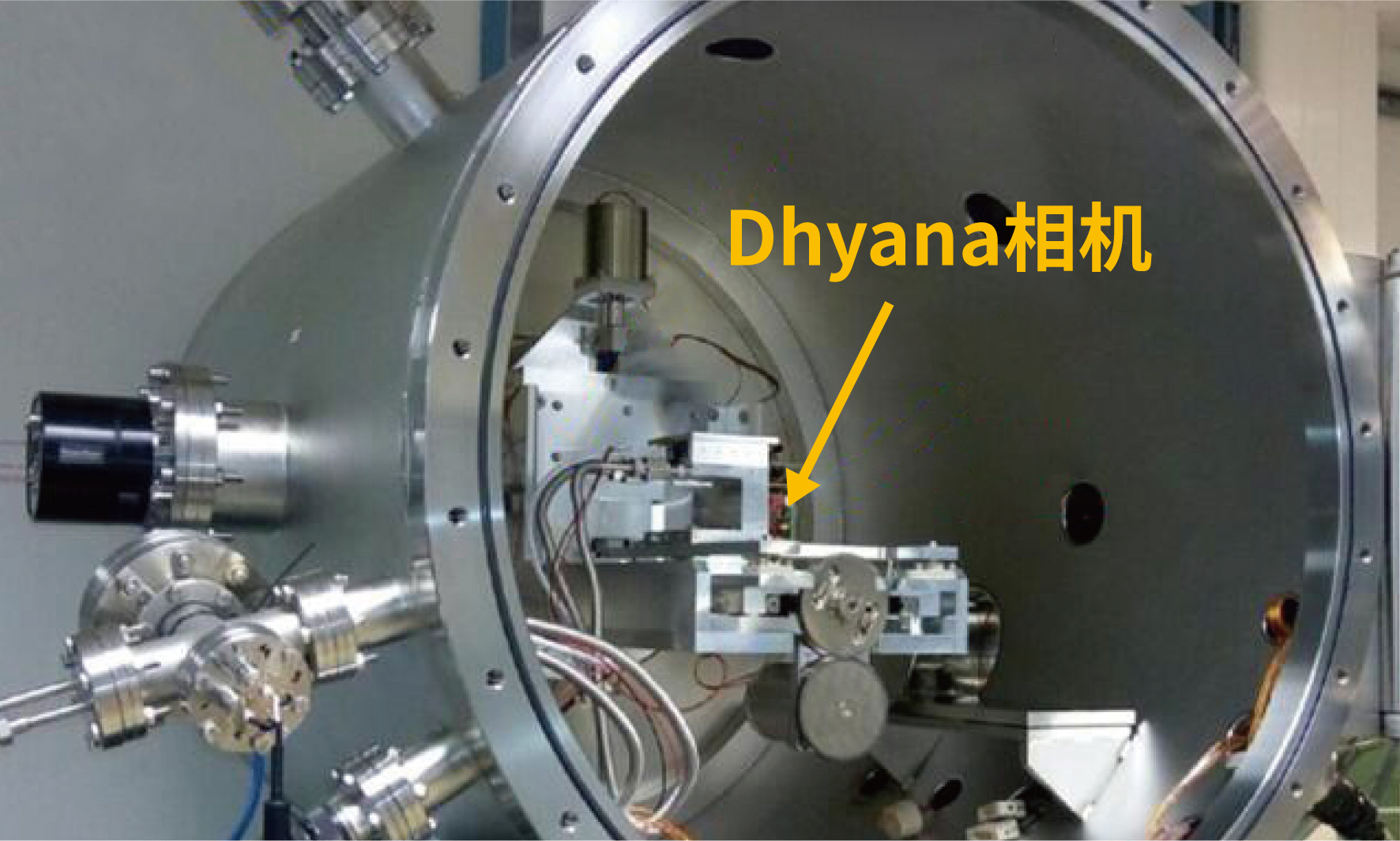

10-7 Pa 真空兼容度
采用鑫图先进制冷密封技术，真空兼容度最高可达10-7 Pa的超高水平，制冷深度最高可达-50℃@20℃，可大幅降低相机暗电流噪声，提升长曝光应用时间。
-
高速高动态成像优势

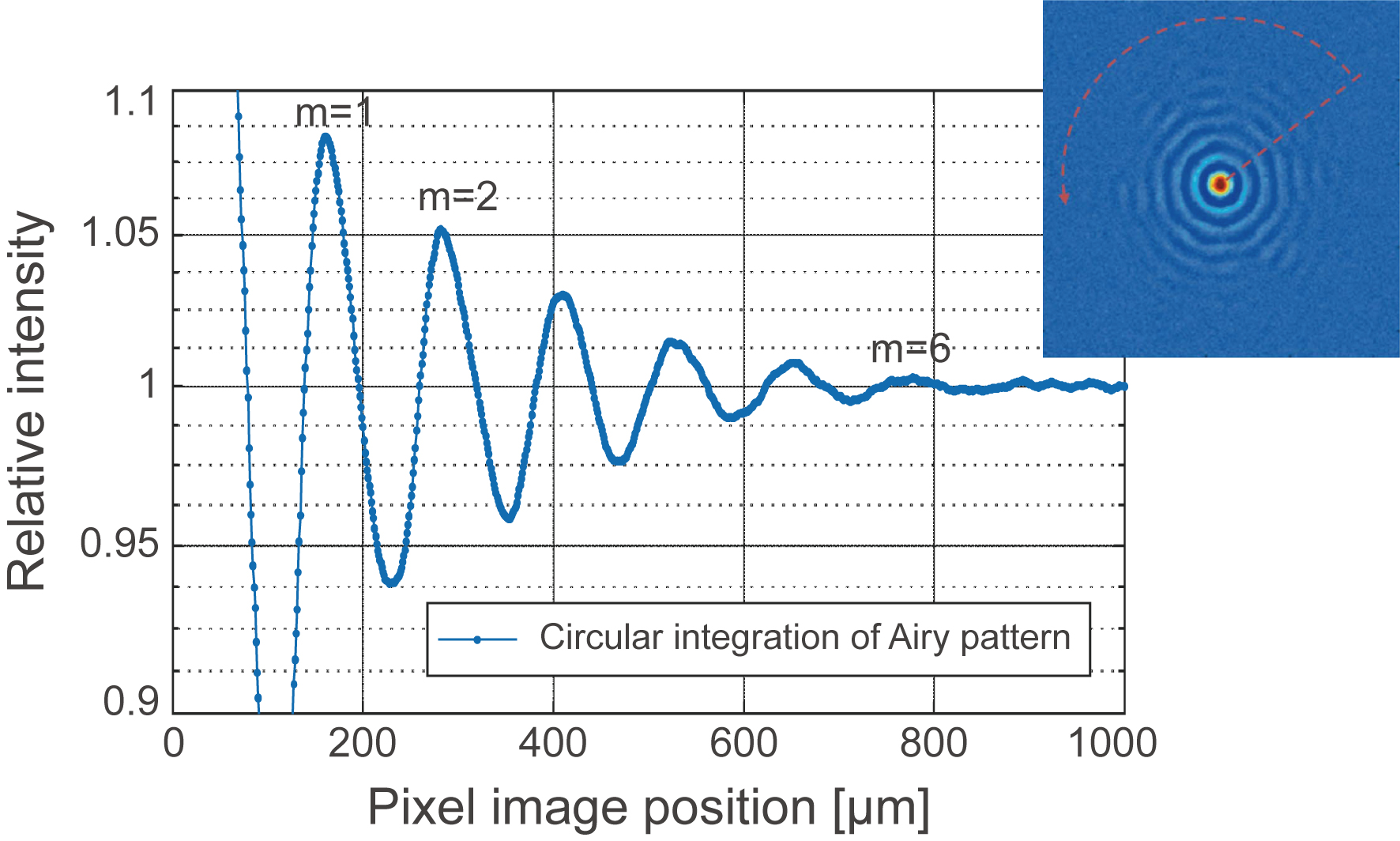

背照式sCMOS技术成像速度是CCD技术的数十倍，并整体呈现出非常高的动态范围优势。如图所示，其在采集在软X射线衍射图例中，其衍射级数达到6阶的极大值。
Technical Parameters >
- Model.Dhyana XF95
- 传感器型号:GSENSE 400BSI-PS / GSENSE 400BSI
- 芯片类型:无抗反射镀膜背照式sCMOS / 标准背照式sCMOS
- 峰值量子效率:~100%
- 彩色 / 黑白:黑白
- 对角线尺寸:31.9 mm
- 有效面积:22.5 mm x 22.5 mm
- Resolution.4.2 MP, 2048 (H) x 2048 (V)
- 像素尺寸:11 μm x 11 μm
- 满阱容量:典型值: 85 ke-
- 动态范围:90 dB
- Spectral range.80 ~ 1000 eV / 200 ~ 1100 nm
- 帧率:HDR: 24 fps; STD: 48 fps
- 读出噪声:典型值: 1.6 e- (Median)
- 快门类型:卷帘
- 曝光时间:21 μs ~ 300 s
- 线性度:> 99%
- DSNU:0.2 e-
- PRNU:0.3%
- Bit depth.12 bit, 16 bit
- 制冷方式:风冷, 水冷
- 最大制冷温差:-35@25℃环境温度，-50℃@20℃水温
- 暗电流:0.5 e-/pixel/s @ -40 ℃芯片温度
- 真空兼容度:10⁻⁷ Pa (Max)
- Binning:2 x 2, 4 x 4
- ROI:be in favor of
- 时间戳:1 μs
- Trigger Mode.Hardware, Software
- 外触发输出:Exposure Start, Global, Readout End, High, Low
- Trigger Interface.SMA
- Data Interface.CameraLink, USB 3.0
- 法兰尺寸:DN100CF / 接受客户定制
- POWER SUPPLY.12 V / 8 A
- Power consumption.＜65 W
- Camera size.152.4 mm x 152.4 mm x 140.7 mm
- Weight.~3700 g
- Software.Mosaic, SamplePro, LabVIEW, MATLAB, Micromanager
- SDK.C, C++, C#
- Operating System.Windows, Linux
- Operating Environment.操作温度：0~40 °C , 相对湿度：0~70%，不结露；烘烤温度：＜70 °C
