1938-R/2938-R触摸屏台式光功率表

全新的 1938-R 和 2938-R 光功率计和能量计是广受欢迎的 1936-R 和 2936-R 计的下一代型号。

1938-R 和 2938-R 电能表均包含校准证书、方便的快速入门指南、USB 电缆和电源线。

市场上最先进的光功率计和能量计
高速、调制光测量的理想选择
以高达 10 kHz 的频率采集带时间戳的数据至板载存储器或 USB 存储器
具有直观用户界面的全彩色 7 英寸触摸屏
七个模拟滤波器和多个平均设置
用于同步测量的触发输入和 TTL 输出

产品资料下载

立即咨询

分类：单点探测器

描述

产品型号

型号	名称
1938-R1938-R	高级光功率计，台式，单通道
2938-R2938-R	高级光功率计，台式，双通道

产品规格

带宽	Up to 200 kHz	显示类型	7 in. TFT LCD (1024×600) Touchscreen
测量速率	Up to 10 kHz	液晶屏背光	LED, user adjustable brightness
兼容的探测器	Photodiode: 918D, 818DB, 819C/D, 818-MSCOPE； Thermopile: 919P, PEPS； Pyroelectric: 919E, LIAD	光电二极管测量	Power, exposure, low frequency power, fast power, amps
探测器接头	15-pin D-Sub type Male	热电堆测量	Average power, single shot energy, pulsed power
探测器输入	Photodiode & Thermopile: 8nA – 25mA full scale in 20 ranges； Pyroelectric: 0 – 5V full scale	热电测量	Pulse energy (every pulse up to 25 kHz), average power, exposure
采样频率	Photodiode: 10 kHz fast-mode, 15 Hz slow-mode； Thermopile: 15 Hz； Pyroelectric: 25 kHz	电源要求	~100-240V AC 50-60Hz, Max 40 W
增益范围	10 decades	尺寸	216 x 296 x 147 mm
模拟输出接头	BNC socket	重量	2.8 kg
模拟输出	User selected 1, 2, 5, or 10 V full-scale, 0.03% resolution, 100Ω impedance	工作温度	5 to 40°C, <70% RH
数据存储	2 GB internal memory, External storage defined by user supplied flash drive (USB A)	CE	Compliant
计算机接口	Ethernet, USB B, RS-232

特征

市场上最先进的光功率和能量计

全新的 1938-R 和 2938-R 功率计继承了 x936-R 系列中的大部分高级功能，并采用最新的 CPU、触摸屏、Android 操作系统和高带宽进行了重新设计电子板。新型功率计是市场上功能最强大、速度最快、用途最广的功率计之一。设计精美的用户界面可实现前所未有的测量速度以及数据的各种图形和数字显示。

高速、调制光测量的理想选择

根据范围，x938-R 功率计为 818、918D 或 819C/D 系列光电二极管检测器提供高达 200 kHz 的带宽。它允许高达 10 kHz 的速率、带时间戳的数据记录到板载存储器或外部 USB 存储器，显示有关光源特性的更多详细信息。为了充分利用高带宽操作，x938-R 具有模拟输出，原始信号可以直接发送到示波器或 DAQ（数据采集）板。此外，当连接到 919E 系列热释电传感器时，可以记录高达 25 kHz 的每个单脉冲。

高达 10 kHz 的时间戳数据采集

尽管 x936-R 的 10 kHz 数据测量速率已经令人印象深刻，但新的 x938-R 光功率计通过向数据添加时间戳进行了改进，从而准确了解测量的时间。日志文件可以轻松设置并记录在 2 GB 板载内存或 USB 拇指驱动器中。创建日志文件后，可以在仪器内查看文本数据或图形文件。

具有直观用户界面的全彩色 7 英寸触摸屏

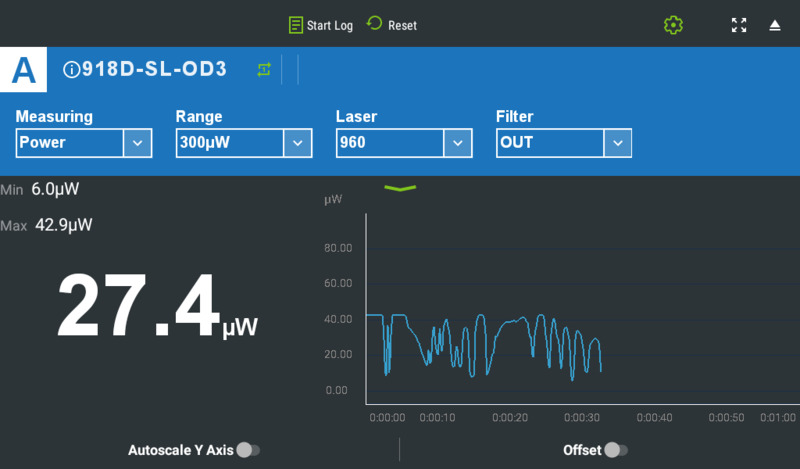

1024 x 600 像素高亮度、全彩 7 英寸触摸屏提供使用平板电脑的感觉，使菜单操作触手可及。凭借清晰易读的显示屏，各种信息和图表选择具有视觉吸引力，即使在远处也易于阅读，使仪器在复杂的测量情况下更有帮助。用户界面设计精美，因此在测量和实验过程中可以轻松访问和使用高级功能，例如高级图形、数学函数、偏移、缩放、激光调谐、记录。

七个模拟滤波器和多个平均设置

具有七个模拟滤波器，范围从 0.5 Hz 到 250 kHz，以及平均功能，范围从一秒到一小时的移动平均值，您可以将功率计配置为连续波光的稳定平均功率测量源，快速跟踪快速变化的光功率电平，或调制信号的峰峰值测量。模拟滤波器是用于消除高频噪声的电子低通滤波器，而平均允许通过应用获得的数据的移动平均来平滑数据。通过调整这些设置，可以在光束被调制的同时进行稳定的功率测量。

用于同步测量的触发输入和 TTL 输出

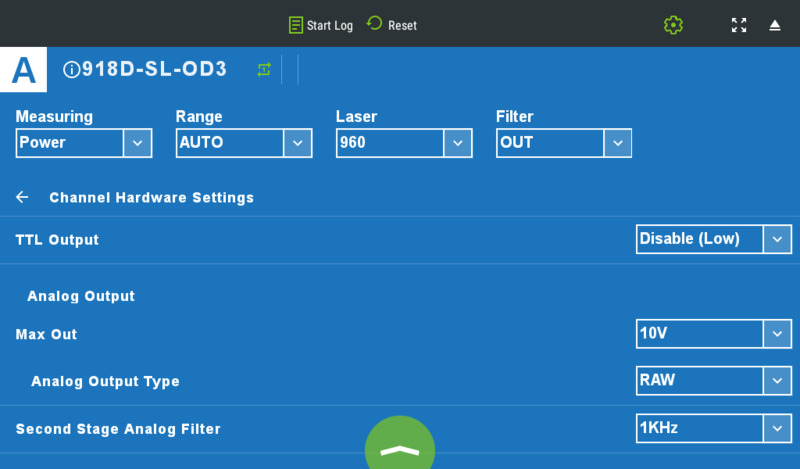

X938-R 功率计和能量计配备触发输入和 TTL 输出连接器，用于同步测量。 Trigger In 可以是外部 TTL 信号、仪表可用的按钮或计算机命令。 TTL 输出输出 0 V 或 5 V，以将当前测量的状态发送到通过 TTL 输出连接的设备。它还可以设置为在仪表遇到错误（例如功率读数超量程或饱和）时生成输出。

多种通讯和信号输出模式

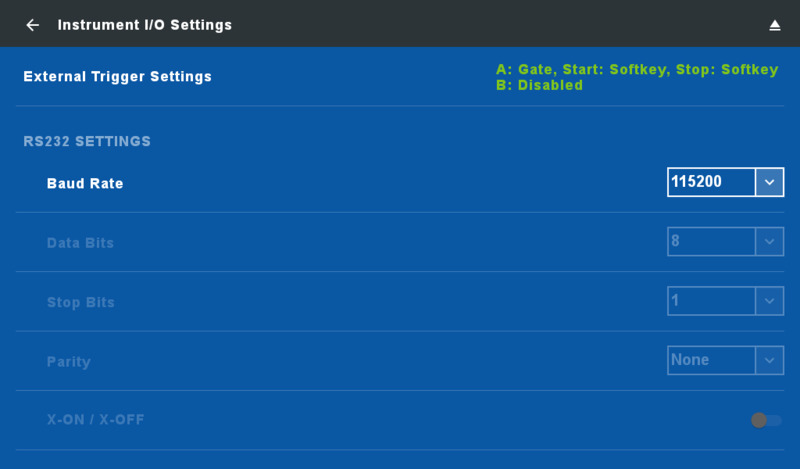

对于计算机通信，可以使用 USB 和 RS-232（最大波特率 115,200）。在未来的发展中，还将引入Wi-fi和以太网，让用户有更多的选择对仪器进行计算机控制。除了前面提到的触发输入和 TTL 输出之外，直接来自模拟板的快速模拟输出允许功率计提供全带宽。

多种背景颜色和语言支持

借助全新的 1938-R 和 2938-R 高级光功率和能量计，您可以设置多种背景颜色和最适合您佩戴的激光安全护目镜的强度级别。您还可以选择9种语言进行操作，包括英语、中文、德语、韩语、西班牙语、法语、日语、意大利语和俄语。

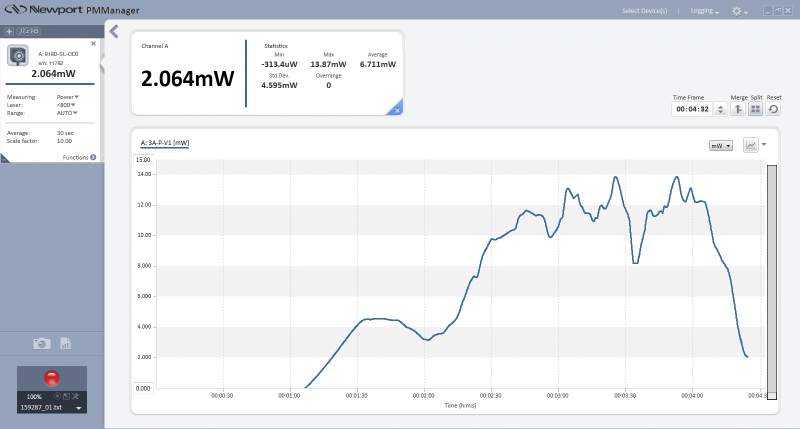

PMManager™ 应用软件

PMManager™ 是一款功能强大的应用软件，可控制和获取测量数据。它将PC变成激光功率多通道分析工作站。 PMManager 软件功能包括：广泛的数据图形显示、高级测量处理、数据记录以供将来查看、图形和数据的打印以及在活动测量期间连接其他设备的能力。 PMManager 软件包包括最新的 PMManager 用户手册、COM 对象手册、可用的用户命令列表以及用各种编程语言编写的自动化示例。请参阅PMManager 教程，了解有关其功能的更多详细信息。
