Vortex ™Plus 6800 系列可调谐激光器

TLB-6800 Vortex Plus 微调激光器具有调谐范围宽广、模式跳模自由的压电波长调谐。该款微调激光器既有极高的稳定性同时又拥有窄线宽，非常适合应用在诸如激光冷却和捕集、精密光谱学及干涉测量方面。

用于科学应用的超精细压电可调谐激光器
稳定性高、线宽窄
集成的永久光纤耦合功能
易用性极佳且无跳模调谐范围宽
磁性阻尼可实现超稳定窄线宽
计算机控制与 LabVIEW 支持

描述

产品型号

型号	可用波长1	无跳模精细调谐范围	自由空间输出功率2	光纤耦合输出功率3
TLB-6804	632.5-640 nm	>120 GHz (160 pm)	8 mW @ 638 nm	3 mW @ 638 nm
TLB-6828	1520-1630 nm	>60 GHz (400 pm)	30 mW @ 1550 nm	15 mW at 1550 nm
TLB-6813	765-781 nm	>100 GHz (200 pm)	70 mW @ 780 nm	35 mW @ 780 nm
TLB-6817	838-853 nm	>90 GHz (220 pm)	N/A	15 mW @ 852 nm
TLB-6821	1030-1085 nm	>60 GHz (230 pm)	70 mW @ 1064 nm	24 mW @ 1064 nm
TLB-6818	890-940 nm	>90 GHz (240 pm)	30 mW @ 895 nm	15 mW @ 895 nm
TLB-6802-455	455-457 nm	>25 GHz (20 pm)	40 mW @ 455 nm	N/A
TLB-6820	940-990 nm	>80 GHz (250 pm)	25 mW @ 965 nm	12 mW @ 965 nm
TLB-6814	794-810 nm	>100 GHz (210 pm)	30 mW @ 795 nm	15 mW @ 795 nm
TLB-6811	725-741 nm	>100 GHz (180 pm)	20 mW @ 737 nm	10 mW @ 737 nm
TLB-6825	1400-1490 nm	>60 GHz (400 pm)	30 mW @ 1400 nm	15 mW @ 1400 nm
TLB-6802	459-461 nm	>25 GHz (20 pm)	40 mW @ 461 nm	N/A

注释:

由于我们持续的产品改进计划，规格如有更改，恕不另行通知。

仅微调。在真空中选择波长为 0.01 nm。如需所有可用波长，请联系我们。
TLB-6817型号仅有光纤耦合输出类型可供选择。
光纤和光隔离选项不适用于 TLB-6802-455 和 TLB-6802。

产品规格

可用波长	See model	光学输出	Free-space, optically isolated, fiber-coupled
无跳模精细调谐范围	See model	纵模	Single
自由空间输出功率	See model	横向模式	TEM00
光纤耦合输出功率	See model	偏振	Vertical
线宽	<200 kHz (50 ms integration time)	典型光斑尺寸	1-2 mm
波长稳定性	2 pm (over 1 hour ±2°C)	典型光斑大小/尺寸	1:1-2:1
功率稳定性	<1% (over 1 hour ±2°C)	用户接口	Controller front panel, RS232, USB
分辨率，精调	0.01% of full PZT tuning range	电源要求	100-240 VAC (50-60 Hz) power consumption <170 W
光束指向稳定性	<50 µrad (±2°C)	工作温度	15-30°C (environment)
精细频率调制带宽	>100 Hz (100% amplitude) >1.5 kHz (20% amplitude)	存储温度	0-50°C (environment)
最大电流调制带宽	DC-1 MHz (through controller) 50 kHz-100 MHz (directly to diode)	湿度	Non-condensing (environment)

特征

宽无跳模压电调谐

TLB-6800 Vortex Plus 激光器具有 25-120 GHz 的宽无跳模压电调谐换能器调谐范围，并具有亚皮米分辨率。

稳定性高、线宽窄

Star-Flex 调谐臂促动器的设计可提供较高的稳定性。该设计实现刚性的、可再现的旋转运动，而不会产生任何平移。此外，通过对激光腔和二极管进行精确的温度控制，我们可以降低波长漂移和功率波动。我们采用了独特的磁阻尼技术，将频率抖动和漂移降至最低。随附的 TLB-6800-LN 可调谐激光器可以提供高电流，同时噪声非常低。基于所有这些联合技术，我们可以保证能够在 50 毫秒内测量小于 200 kHz 的非常窄的线宽。

计算机控制和 LabVIEW&trade

支持

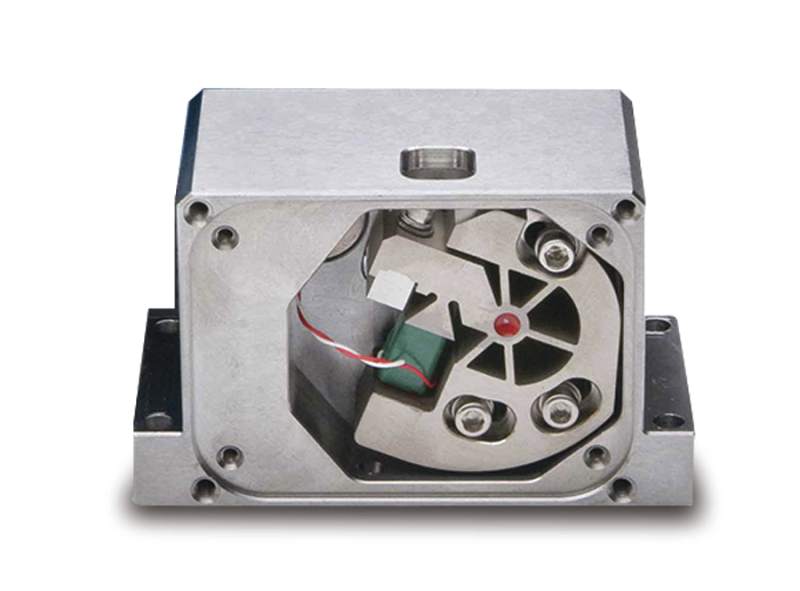

Star-Flex 启动

Vortex Plus 是 New Focus 最稳定的激光器，采用广受欢迎的 Vortex II 激光器中所引入的相同 Star-Flex 启动。Star-Flex 设计为运动启动，无其他启动方式。我们利用热分析和有限元分析进行 Star-Flex 设计，可实现刚性的、可重复的旋转运动且不会产生任何平移。正在申请专利的磁阻尼技术可进一步减少抖动，将频率波动和漂移降至最低。

Applications

Laser cooling
Atomic clocks
Spectroscopy
Metrology
Interferometry
Quantum applications
