EQ2000等光纤光谱仪

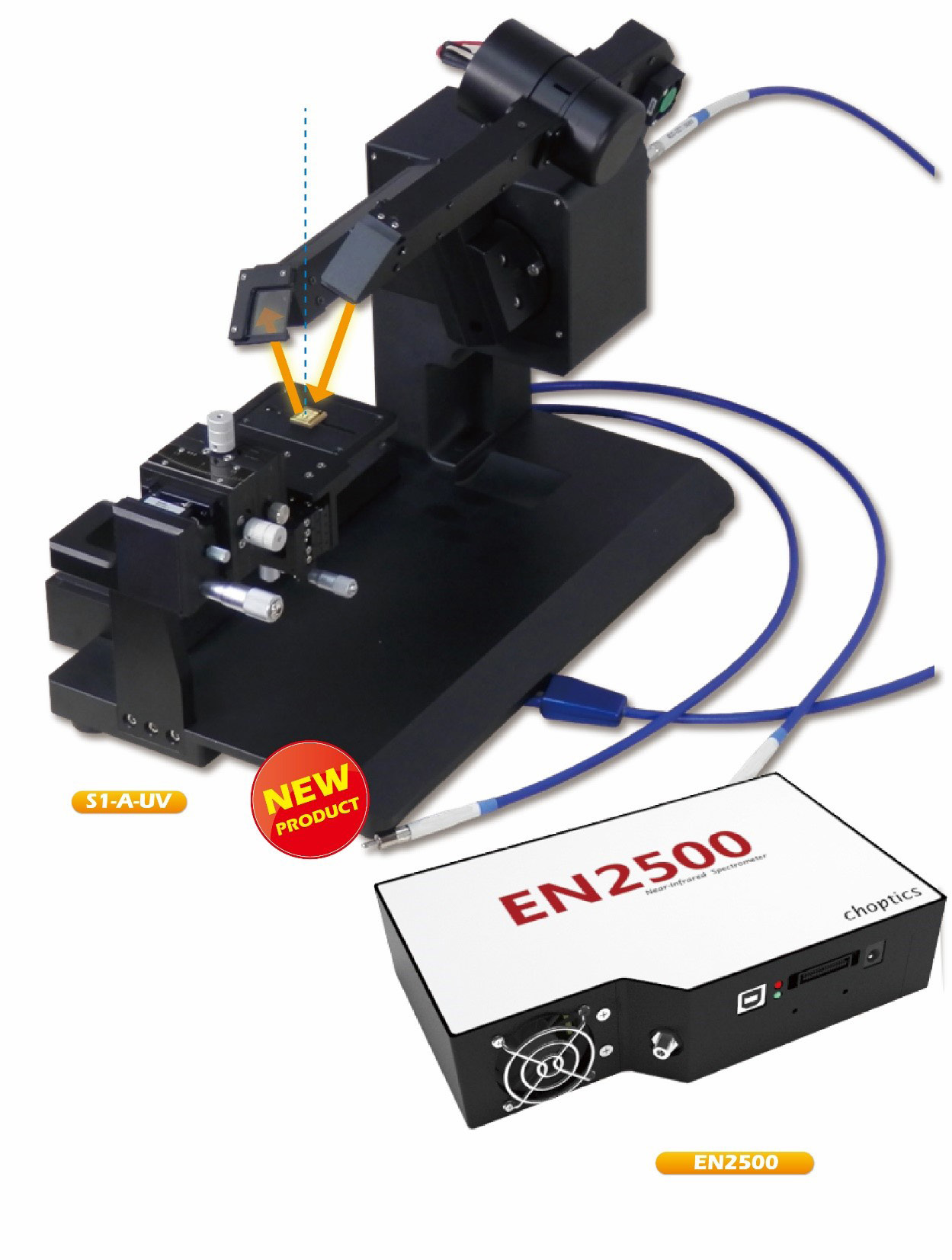

S1宏观角分辨光谱测试支架是一款适用于mm量级样品，可自动获取样品变角度光谱信息。主要针对需要自动变角度的对宏观样品进行光谱测量的领域，主要包括材料、物理、化学、生物、微电子等领域，比如光子晶体材料、超材料、光栅尺样品、光学薄膜等样品，此类样品具有能带结构，呈现光谱的各向异性；另外可还用于SPP、SPR方向，用来测量表面等离子体激元的角度依赖光谱，并可获得耦合角度信息。

型号	EQ2000	EK2000Pro	SEK	EN2500
描述	工业级高速光纤光谱仪	面阵高灵敏光纤光谱仪	芯片级制冷型光纤光谱仪	芯片级制冷型近红外光纤光谱仪
波长范围	190nm-1100nm		200nm-1100nm	900nm-2500nm
光学分辨率	1.33nm	1.58nm @25um 狭缝	0.41nm	10nm
线性度	>99%
积分时间	1ms~65s	7.2ms~120s	7ms~15min	6us~200ms
暗噪声	50RMS Counts	20RMS Counts	9RMS Counts
动态范围	光谱：1300:1；系统：8.5*10^7	15000:1	10000:1	15000:1
信噪比	300:01:00	450:01:00	1000:01:00	7500:01:00
光学系统	75mm 焦距，F/#:6，对称非交叉 CT 光路	100mm 焦距，F/#:4.5，对称交叉 CT 光路
探测器	Sony ILX554 线阵 CCD	Hamamatasu S10420 面阵背照式 CCD	Hamamatsu S7031	Hamamatsu G9208
入射狭缝（um）	5、10、25、50、100、200、250			5、10、25、50、100、200
光栅	Grating1	Grating2	Grating1	Grating_#NIR
像素点数	2048	2048*64	1044 x 64	256 或 512
消高阶处理	根据所选波长配备合适消高阶滤光片
A/D 位数	16 位		16 位、18 位	16 位
接口	USB、串口、SPI		USB、串口、SPI、网口	USB、串口、SPI
外触发接口	辰昶 GPIO，30pin，支持辰昶外扩展采集卡
触发模式	4 种触发模式：软件模式 (freeRun)/ 电平触发 / 沿触发 / 同步触发
功耗	250 mA @ 5 VDC
体积（长 * 宽 * 高）	114mm90mm27mm	157mm115mm41mm	195mm120mm45mm	182mm110mm47mm
重量	0.4kg	0.8kg	1.2kg
接口	SMA905
