RTS2多功能激光共聚焦显微拉曼光谱仪

RTS2 多功能激光共聚焦显微拉曼光谱仪，基于新一代显微共焦技术，具有良好扩展性，可根据需求拓展为以拉曼为主要功能的显微光谱工作站，是您科学研究的优质选择！

分类：拉曼光谱

产品概述

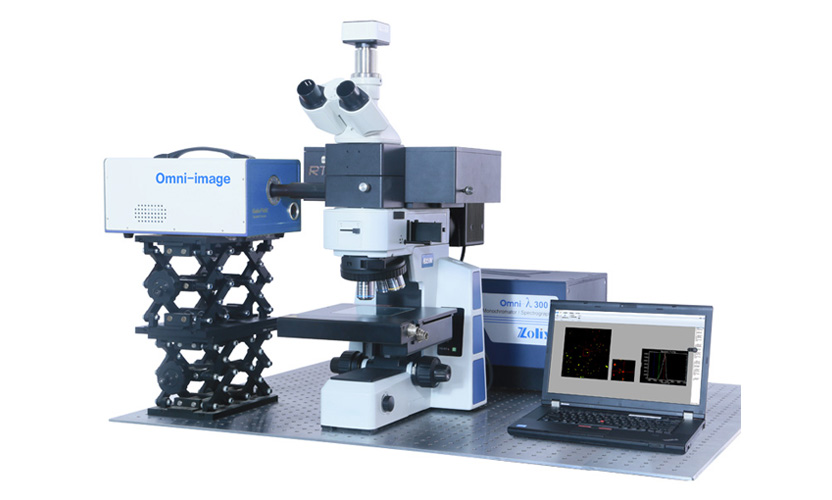

RTS2多功能激光共聚焦显微拉曼光谱仪
RTS2 多功能激光共聚焦显微拉曼光谱系统，基于新一代显微共焦技术，具有良好扩展性，可根据需求拓展为以拉曼为主要功能的显微光谱工作站，是您科学研究的优质选择！

RTS2多功能激光共聚焦显微拉曼光谱仪典型优势

• 紧凑稳定的拉曼光路，减小光程，提高系统稳定度和重复性

• 内置 532,638,785 常用激光器，激光光路固化无需切换和调节

• 可扩展第四路单模光纤激光器或者自由光路耦合，兼容各类激光器

• 可选配光纤共焦，空间光共焦以及针孔共焦多种共焦方式，兼顾显微成像和高共焦实验

• 未经任何改造的科研级正置显微镜，可保证显微镜原有功能不受影响

• 可配置自动聚焦模块，保持样品时刻处于聚焦状态

• 标配 320mm 焦长影像校正高通光量光谱仪，高像素深制冷光谱 CCD 相机

• 可扩展 EMCCD，ICCD，InGaAs 阵列等探测器，扩展系统功能

• 采用超高精度电动平台，1μm 定位精度，可升级拉曼 Mapping 功能

• 提供与开环，闭环高低温等各类样品台等的多种联用方案

• 可与高光谱系统直接联用，进行微区透反吸，暗场散射光谱，宽场荧光光谱采集

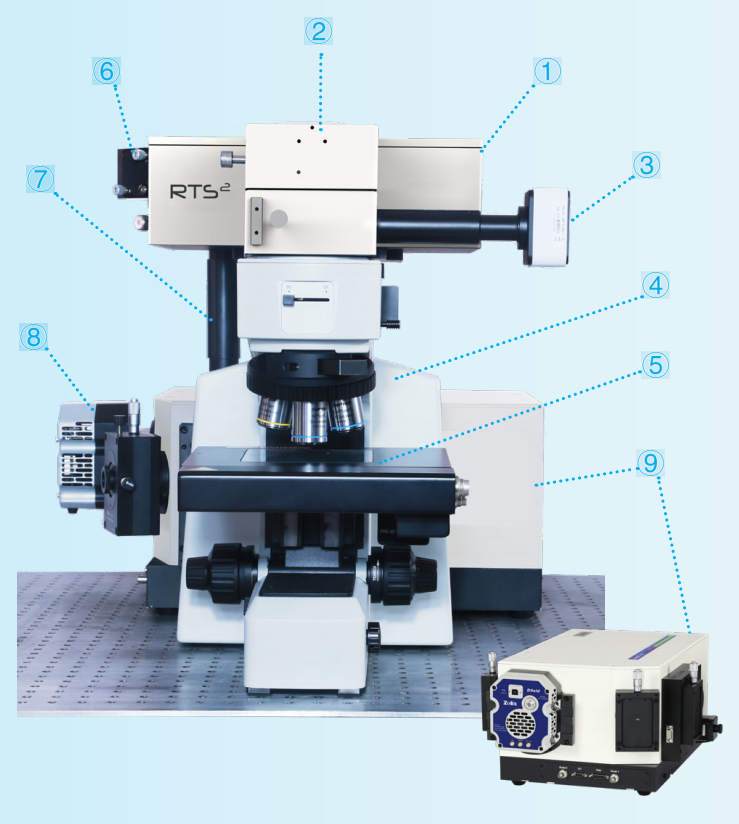

① 拉曼接口盒：内置常用激光器及滤光片组，扩展激光器包含自由光和单模光纤输入

② 光路转向控制：光路转向控制可向下和向左，与原子力，低温，探针台等外设联用，可升级振镜选项

③ 明视场相机：明视场相机代替目镜

④ 拉曼显微镜：正置科研级金相显微镜，标配落射式明暗场照明，其他照明方式可升级

⑤ 电动样品台：75x50mm 行程高精度电动载物台，1μm 定位精度

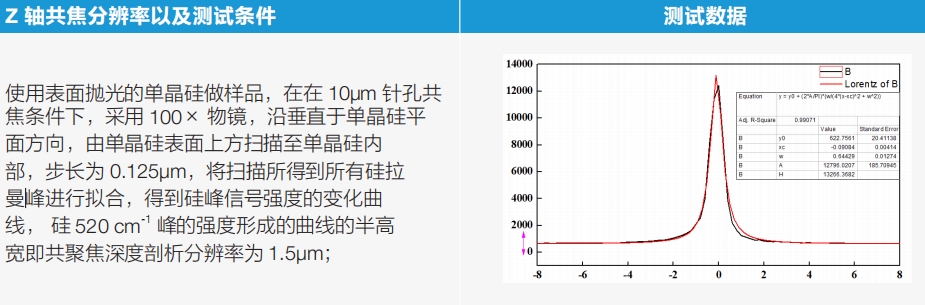

⑥ 光纤共焦或者针孔共焦模式：可提高 Z 轴共焦分辨率，Z 分辨<1.5μm@10μm 针孔

⑦ CCD- 狭缝共聚焦耦合：标配自由光 CCD- 狭缝耦合方式，可使用光谱仪成像模式，高通光量

⑧ 光谱 CCD：背照式深耗尽型光谱 CCD 相机，200-1100nm 工作波段，峰值 QE>90%

⑨ 320mm 光谱仪：F/4.2 高通光量影响校正光谱仪，1×10^-5 杂散光抑制比

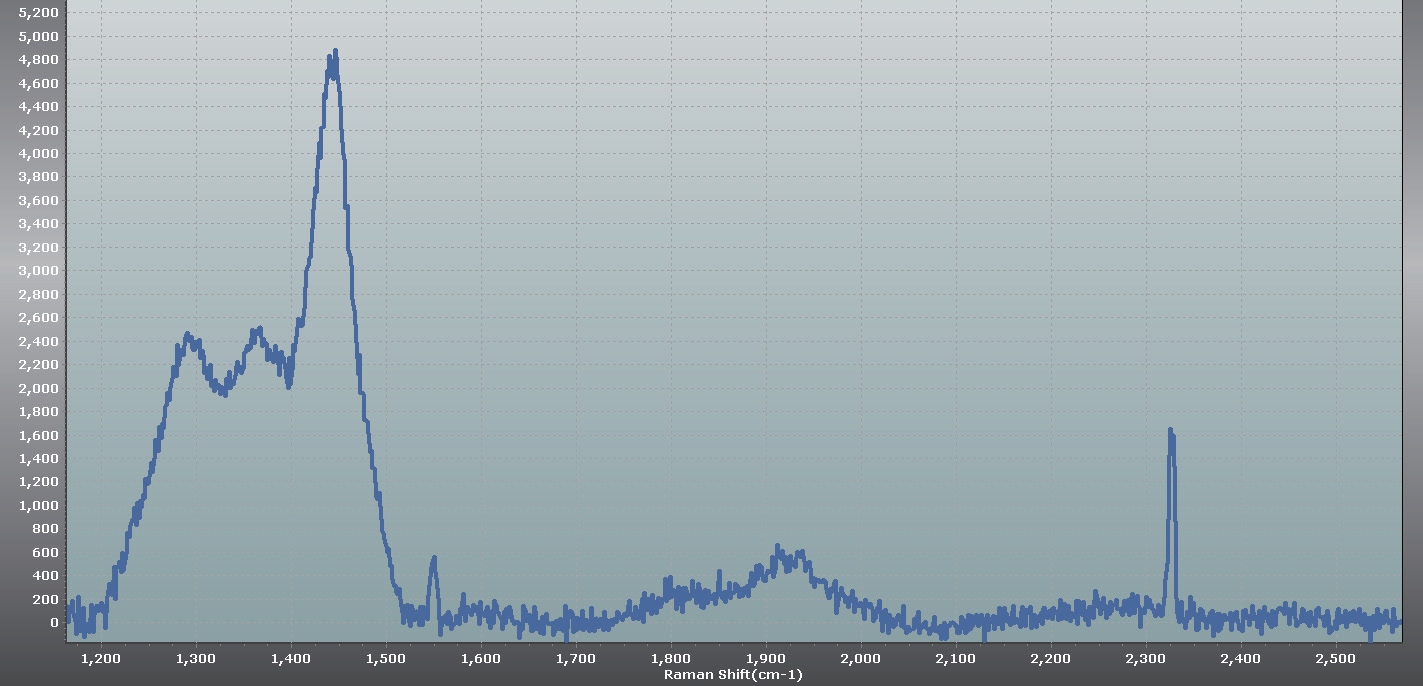

硅三阶峰信噪比>20:1，硅四阶峰可见

检测条件：532nm 激光器，100um 狭缝宽度，50um 像元尺寸，100x 物镜（0.9NA），样品上激光功率10mW，积分时间300s，累积次数1，600刻线光栅

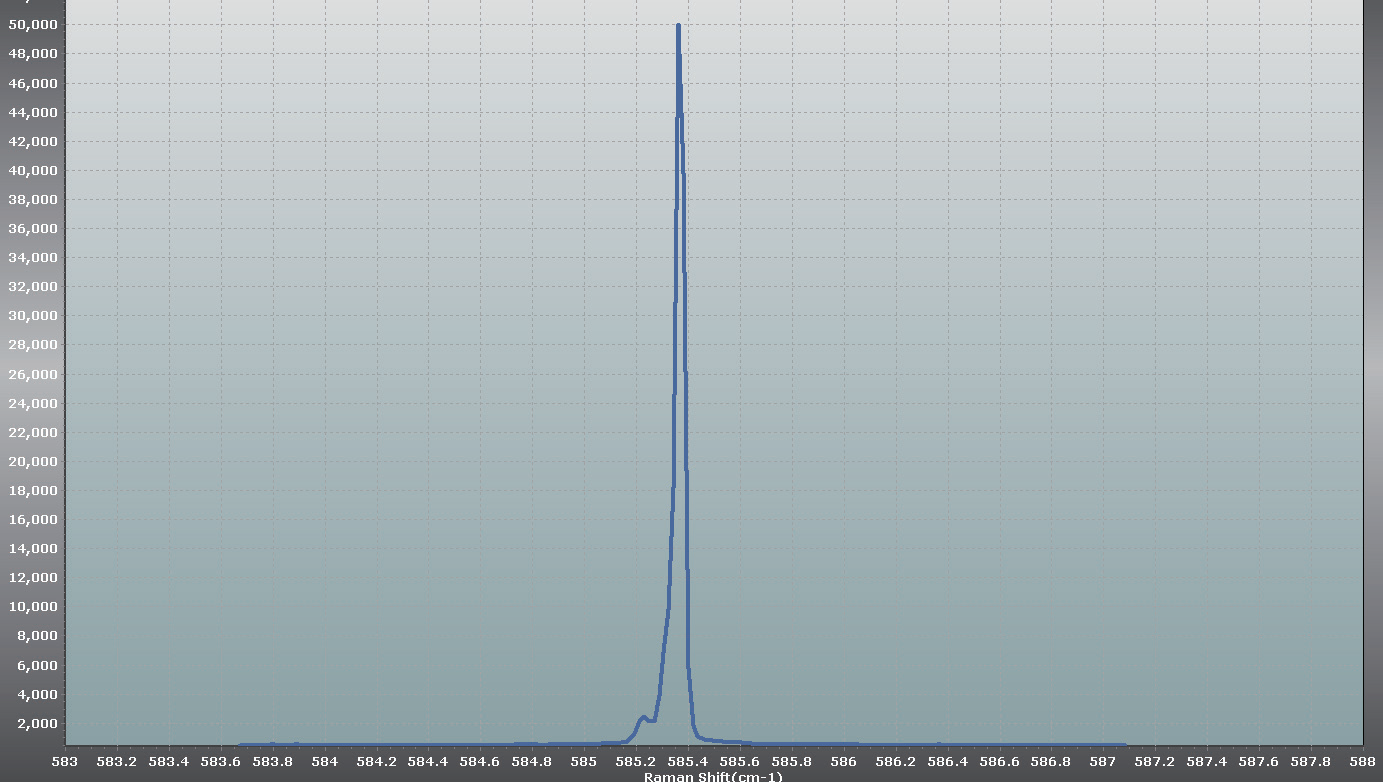

光谱分辨率（半高宽）：≤ 1.5cm-1；典型值，2cm-1 保证值（320mm光谱仪）, （测量氖灯线585nm半高宽）

检测条件：在可见波段：采用氖灯测量，10x 物镜，1800g/mm 光栅，光栅在+1 级条件下工作，狭缝宽度为10mm。实验时将氖灯置于显微镜下，测量谱线为 585 nm ，全半高宽（FWHM）≤ 1.5cm-1；

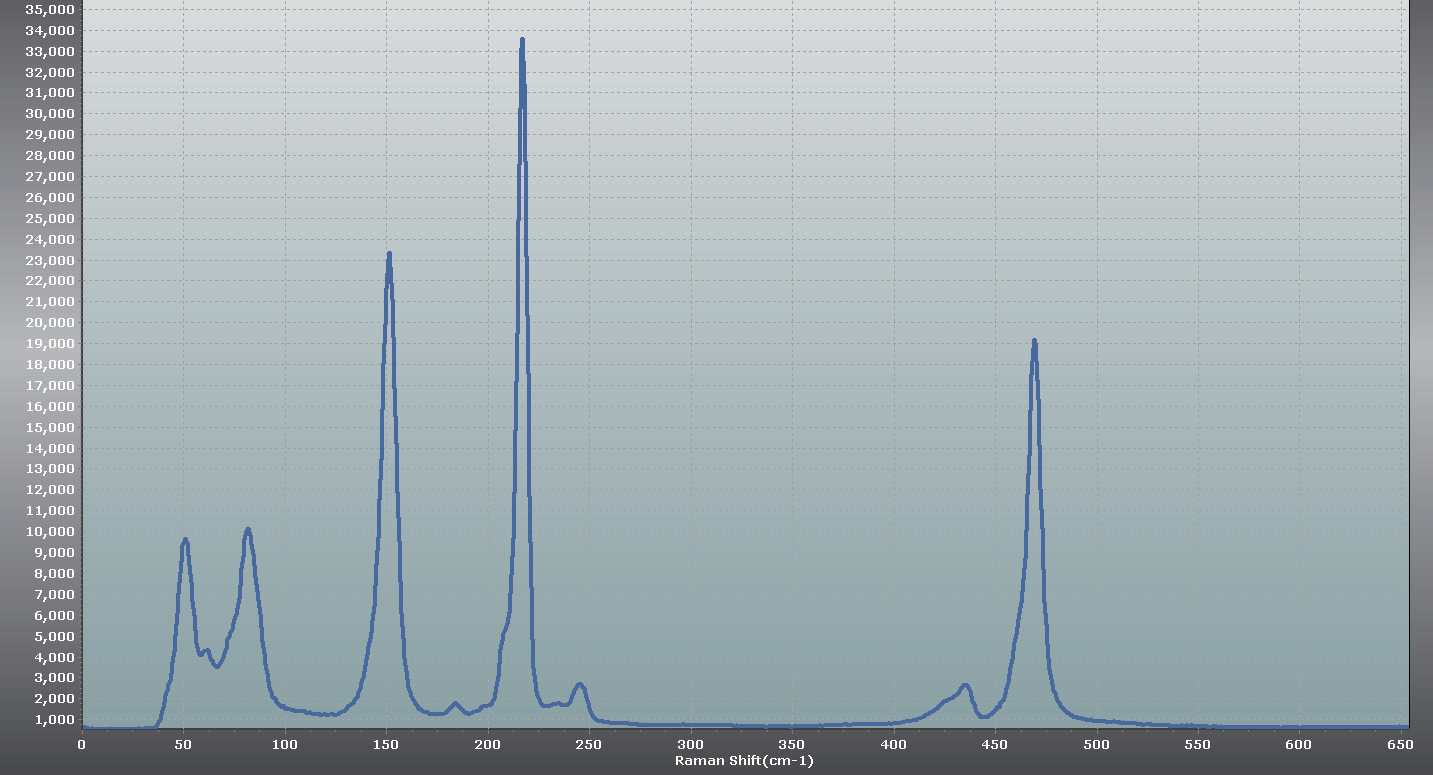

低波数性能：60cm-1 典型值，90cm-1 保证值，样品：硫，积分时间0.1s。提供<30cm-1 选项

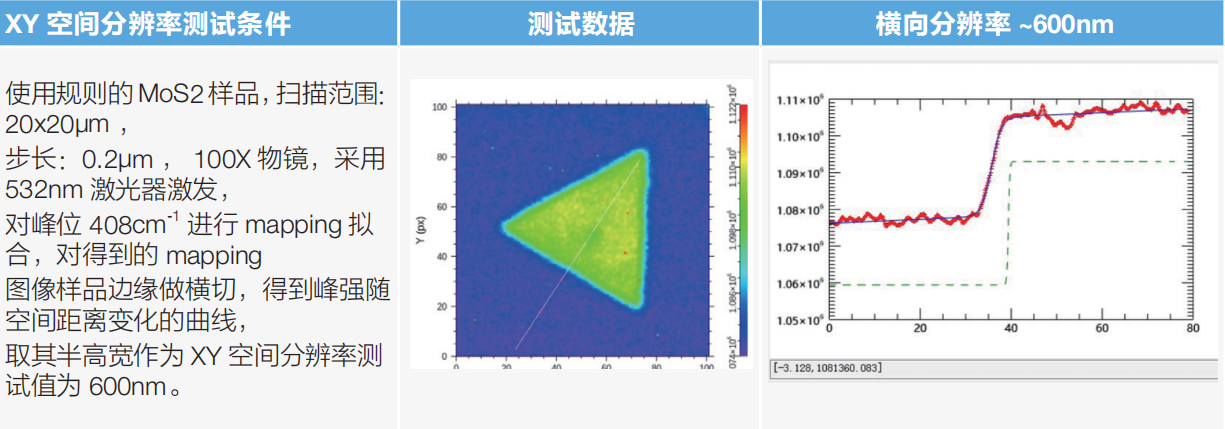

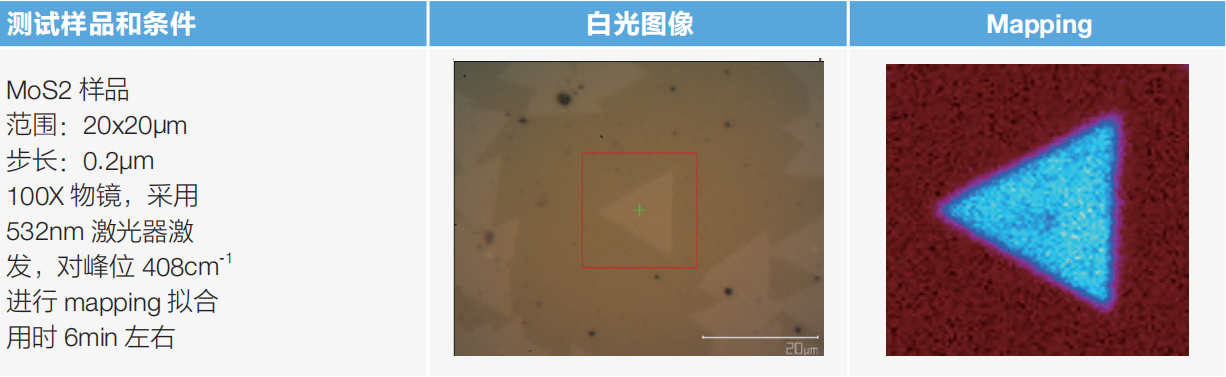

拉曼 mapping

应用实例

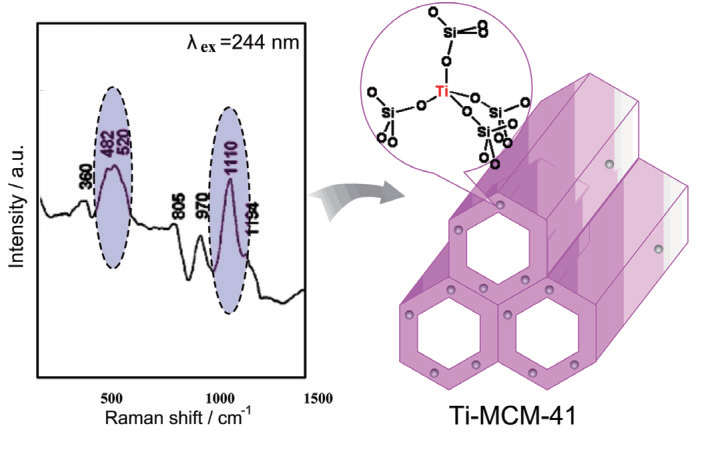

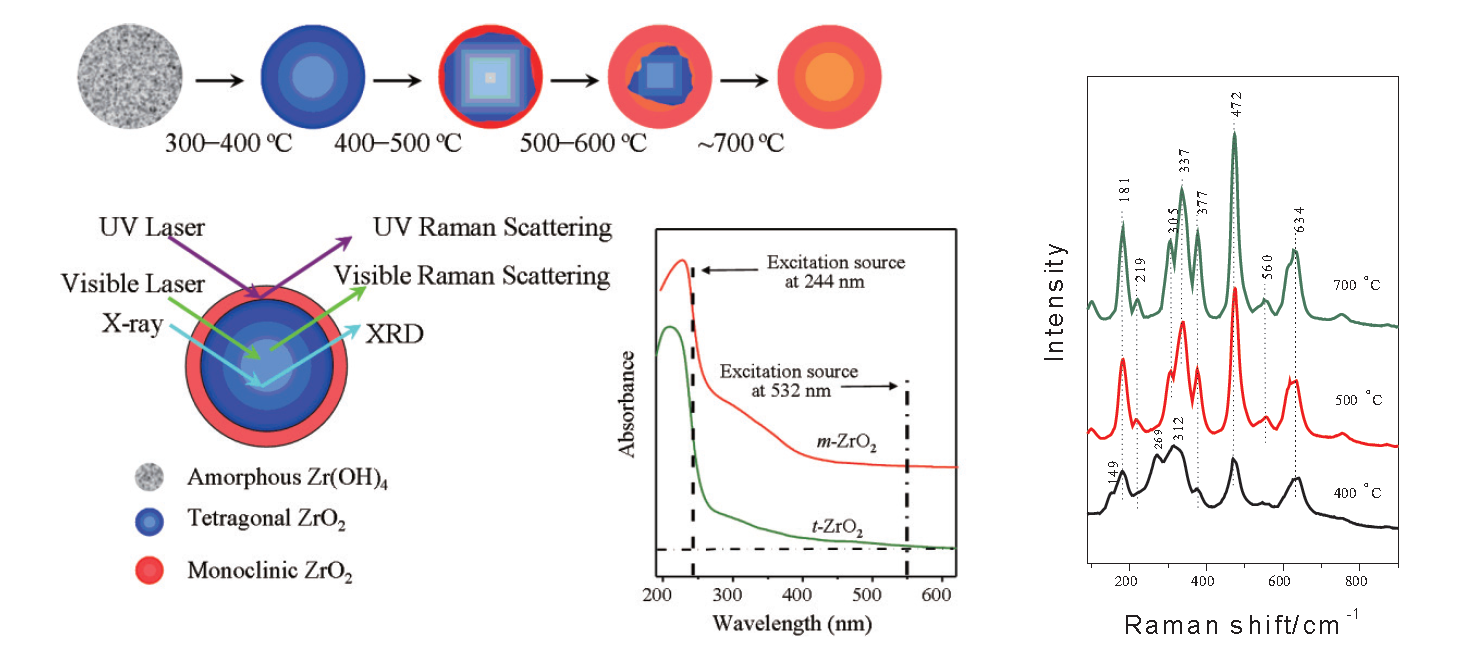

紫外共振拉曼光谱在催化材料研究中的应用微孔- 介孔材料骨架中超低含量的孤立的过渡金属离子
( 例如Ti-MCM-41) 能够通过紫外共振拉曼光谱可靠、准确地鉴别出来

利用紫外拉曼避开荧光和增加灵敏度的特点, 可对分子筛合成过程中的合成前体、中间物以及分子筛晶体的演化过程进行研究

紫外拉曼光谱可以选择性地得到在紫外区具有强吸收的物质（例如TiO2 和ZrO2）的表面相信息

RTS2多功能激光共聚焦显微拉曼光谱系统灵活的配置，详见pdf下载

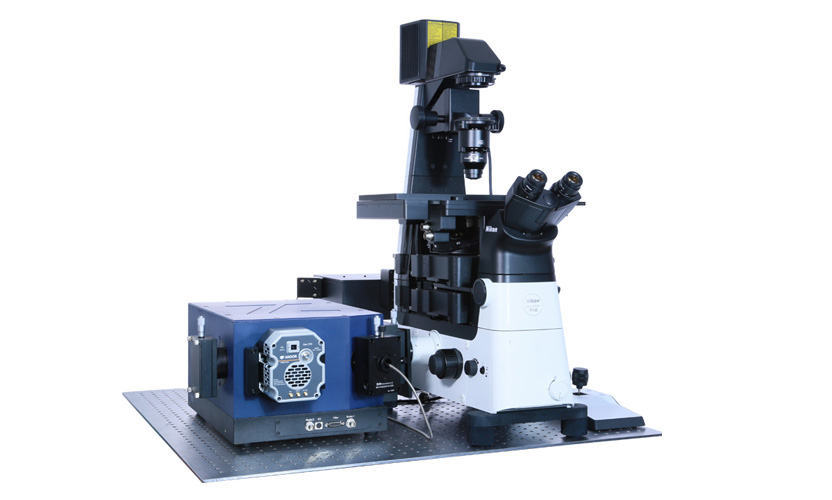

RTS2 倒置共聚焦拉曼系统
RTS2 显微高光谱系统
RTS2 双谱仪动高压时间分辨拉曼系统
RTS2 脉冲拉曼系统
全角度偏振选项
