开放设计
OmniFluo900 系列稳态瞬态荧光光谱仪以开放式设计为原则,以我公司20 年丰富的光谱系统设计、制造及品控经验为基础,搭配时间分辨率达到皮秒量级的时间相关单光子计数器,可方便地实现荧光(Fluorescence)光谱、激光诱导荧光(LIF) 光谱、光致发光(PL)、电致发光(EL)光谱及荧光量子产率(QY)等多种稳态、瞬态测试功能。
高端性能

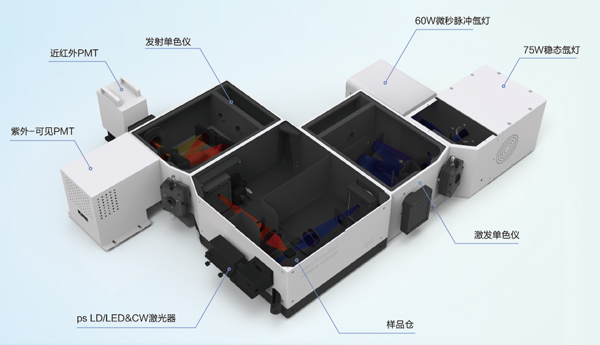

OmniFluo900 系列稳态瞬态荧光光谱仪是以稳态荧光功能为基础,瞬态荧光功能为主导的多功能荧光测试平台。本系统采用高性能Omni-λ 系列影像校正单色/ 光谱仪、高亮度复色光源及多波长单色光源、高灵敏度单光子探测器和大容量样品室为核心部件,配合精心优化的激发与发射光路设计,显著地提高了荧光信号探测的灵敏度,纯水拉曼信噪比可达10000:1 以上。
多维表征

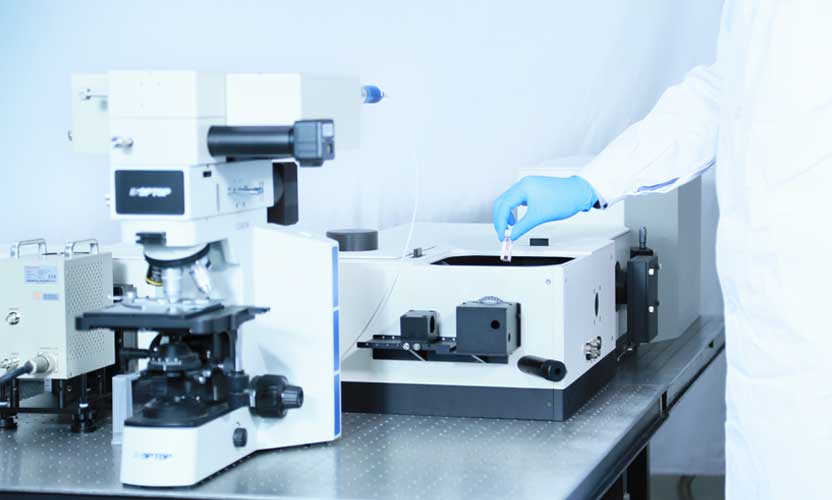

本系列荧光光谱仪,可搭配显微光路实现显微光谱测试,另可搭配牛津仪器(Oxford Instruments)公司的温控单元及滨松(Hamamatsu)公司的各类高灵敏度探测器,实现显微(高空间分辨)、宽波段、变温测试等多个维度的光谱测量,对于研究样品组分、分析发光动力学、理论研究提供保障。
基本性能测试
光谱校正
由于样品发出的荧光需要经过透镜、光谱仪等光学器件聚焦、分光,*终被探测器捕捉,而任何一个光学器件和设备对于不同波长光的穿透率或反射率又各有不同。
为了去除光路中光学器件、设备对样品发光相对强度的影响,需要进行光谱校正,还原样品真实的发光状况。
右图为发射单色仪的光栅G1、光栅G2 校正曲线。 G1-1200g/mm,300nm 闪耀 G2-1200g/mm,500nm 闪耀 |
|
右图黄线为被测样品荧光原始数据,蓝线为被测样品校正后的数据。将两个光谱做对比,发现校正后的光谱峰值红移的10nm,也就是说, 未经校正的原始数据将真实的光谱蓝移了10nm。 |
结论:校正光谱可以反映样品的真实发光状况,比如真实的发光峰位。对于有多个发光峰的样品,校正后的光谱更准确的给出了几个不同发光峰之间的相对强度关系。

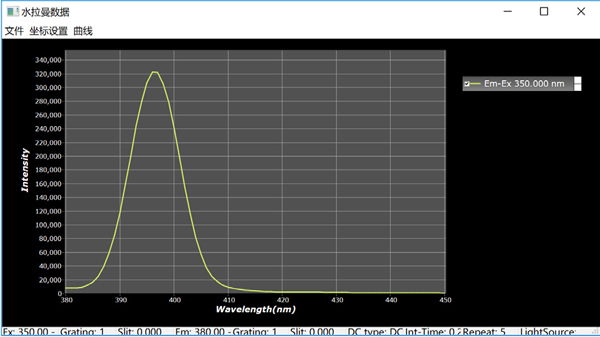

纯水拉曼信噪比SNR ≥10000:1
样品:纯水 激发波长:350nm 扫描步长:1nm 发射扫描:380nm-450nm 积分时间:1s Peak Signal@397nm=322411 Noise Signal@450nm=680 |
结论:单激发单发射设计的OmniFluo900 系列荧光光谱仪,纯水拉曼信噪比可以轻松达到10000:1 以上。

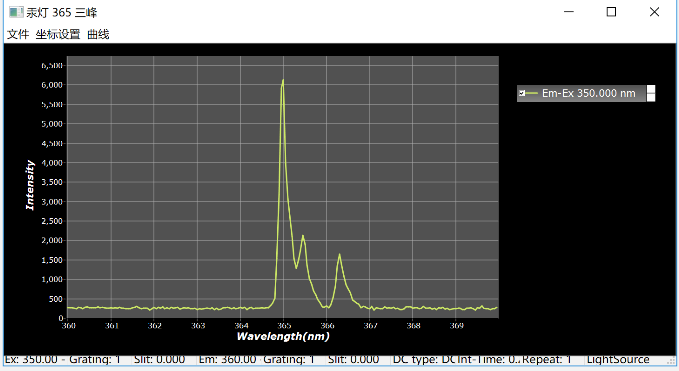

测试对象:汞灯
扫描步长:0.05nm 重复次数:1 次
实际波长(nm) |
测试波长(nm) |
365.016 |
365.00 |
365.484 |
365.45 |
366.328 |
366.30 |
结论:OmniFluo900系列采用320 mm焦距影像校正型单色仪,*大程度上抑制像散,获得出色的成像质量。波长调节采用步进电机驱动,*小扫描步长为0.005 nm。配备1200刻线的光栅,光谱分辨率达到0.08nm,准确度达到±0.2nm,重复精度±0.1nm。
样品实测数据
标准样品测试数据

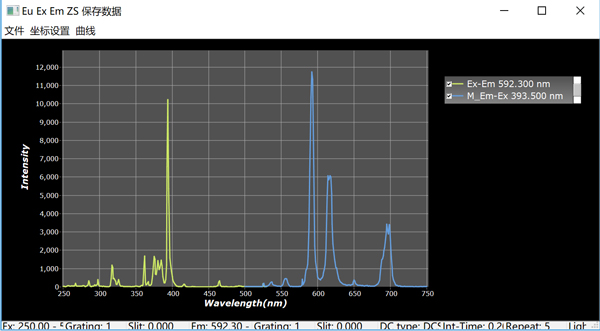

样品:Europium(铕),溶剂:硝酸
激发& 发射光谱测量:
激发光源:75W 氙灯 扫描步长:1nm
激发光谱:激发扫描:250nm-530nm,发射波长:592.3nm
发射光谱:激发波长:393.5nm,发射扫描:500-750nm
|
|

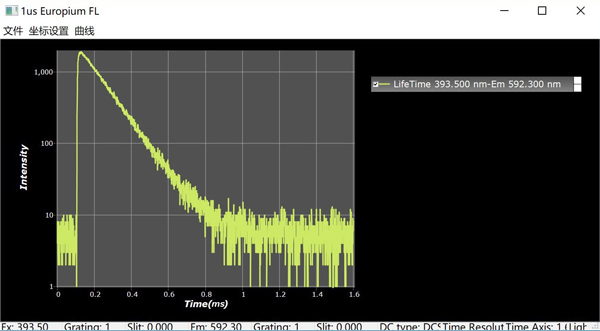

荧光寿命测试:
激发波长:393.5nm@ 微秒脉冲氙灯 发射波长:592.3nm
重复次数:1000 次 拟合寿命:117μs
|

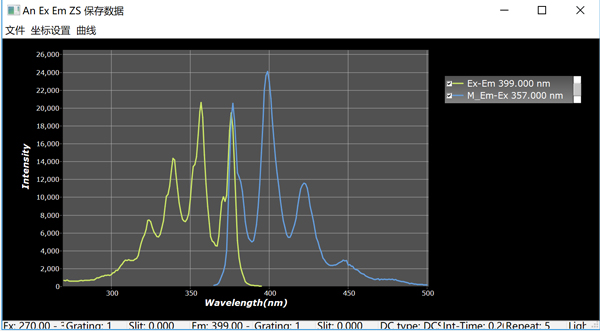

样品:Anthracene(蒽),溶剂:环己烷
激发& 发射光谱测量
激发光源:75W 氙灯 扫描步长:1nm
激发光谱测试:激发扫描:270nm-395nm,
发射波长:399nm
发射光谱测试:激发波长:357nm,
发射扫描:365nm-500nm
|
|
荧光寿命测试:
激发波长:375nm 皮秒脉冲激光器 触发频率:1MHz
发射波长:399nm 拟合寿命:5.3ns
|
稀土上转换荧光测试

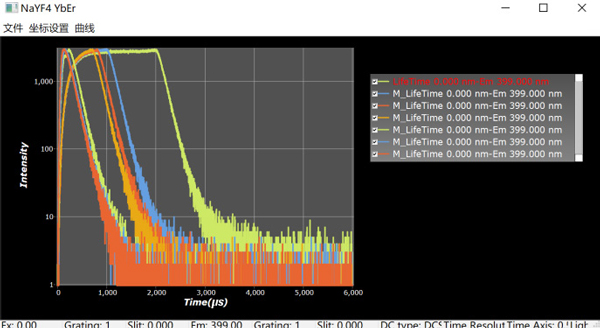

样品:NaYF4:Yb,Er 溶液
稳态光谱:
激发光源:980nm 连续激光器 发射扫描:500nm-600nm
扫描步长:1nm
|
|
寿命测试:
激发光源:980nm 连续激光器经调制输出 触发频率:
100Hz
发射波长:544nm
|
样品:YAG:Er 晶体
激发光源:532nm 连续激光器 发射扫描:900-1400nm
探测器:TE-PMT-H10330C-75 数采:单光子计数器
狭缝:10μm
|
|

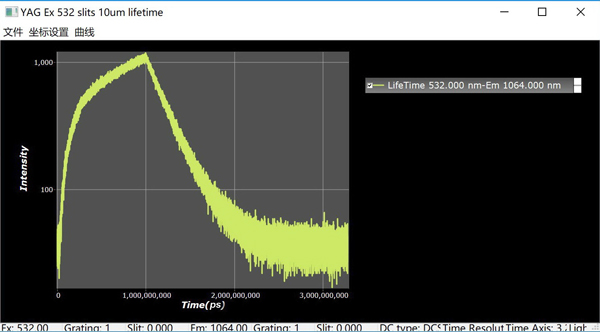

寿命测试:
激发光源:532nm 连续激光器经调制输出 调制:100Hz
发射波长:1064nm
|
中红外光谱测试数据、时间分辨发射光谱、变温荧光光谱、X 射线激发闪烁体的荧光光谱、量子产率测量、显微光谱测试详见资料下载。
根据不同用户的实际需求,我司有不同类型型号可供选择
近中红外光谱探测等;
